Vòng Bi SKF 6309-2Z

Chi tiết sản phẩm

Vòng Bi SKF 6309-2Z – Vòng Bi Cầu Phớt Sắt, Khe Hở Tiêu Chuẩn | TST Việt Nam

Thông Số Kỹ Thuật Vòng Bi SKF 6309-2Z

Ký hiệu	SKF 6309-2Z
d (Đường kính trong)	45 mm
D (Đường kính ngoài)	100 mm
B (Chiều rộng)	25 mm
Phớt chắn	2 phớt sắt (2Z)
Khe hở trong	Tiêu chuẩn
Tốc độ giới hạn (r/min)	6.300 vòng/phút
Trọng lượng (kg)	0.96

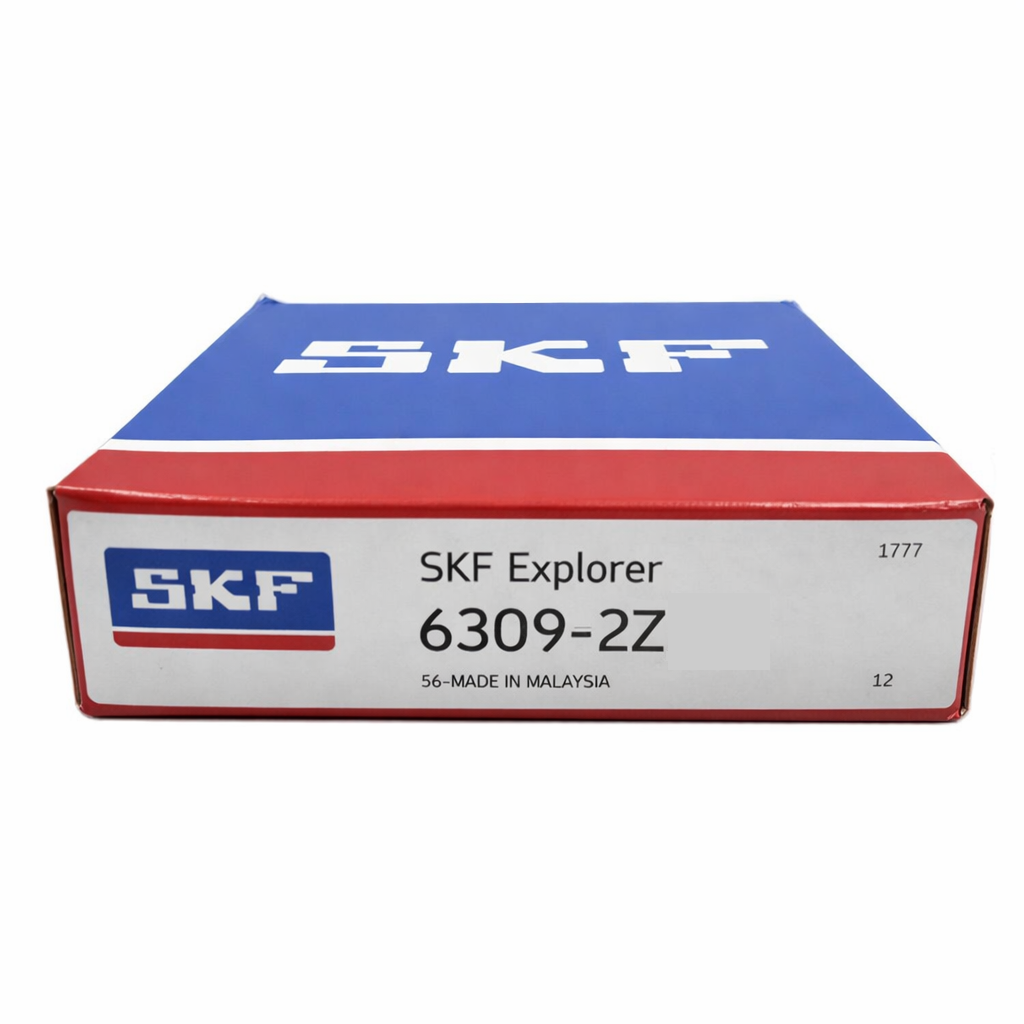

Vòng bi SKF 6309-2Z phớt sắt, khe hở tiêu chuẩn

Hình ảnh vòng bi SKF 6309-2Z hai phớt sắt (2Z), khe hở tiêu chuẩn

Bản vẽ kích thước vòng bi cầu SKF 6309-2Z

Bản vẽ kỹ thuật kích thước vòng bi cầu SKF 6309-2Z

Bộ đóng SKF TMFT 36 và máy gia nhiệt SKF TIH

Bộ đóng vòng bi SKF TMFT 36 và máy gia nhiệt SKF TIH

Ưu Điểm Nổi Bật Của Vòng Bi Cầu SKF 6309-2Z

Gia công chính xác – Vận hành êm ái, giảm rung động và tiếng ồn

Tốc độ giới hạn cao, vận hành ổn định trong nhiều loại máy móc công nghiệp

Hai phớt sắt (2Z) – Bảo vệ mỡ bôi trơn khỏi bụi, tạp chất, tăng tuổi thọ thiết bị

Vị Trí Ứng Dụng Của Vòng Bi SKF 6309-2Z

Động cơ điện, máy phát điện, trục máy công nghiệp
Băng tải, hộp số, máy nén khí
Máy móc chế biến thực phẩm, quạt công nghiệp
Các vị trí cần bảo vệ mỡ bôi trơn hai phía, môi trường bụi bẩn vừa phải
Thiết bị yêu cầu vận hành liên tục, độ tin cậy cao

Lợi ích khi sử dụng vòng bi SKF 6309-2Z:

Bảo vệ mỡ bôi trơn hai phía, giảm nguy cơ mất mỡ và tăng tuổi thọ thiết bị
Giảm bảo trì, thiết kế chuẩn dễ dàng thay thế, đa dụng cho nhiều ngành công nghiệp
Vận hành ổn định ở điều kiện khắc nghiệt, giảm nguy cơ dừng máy

Phương Pháp Lắp Đặt Vòng Bi SKF 6309-2Z

Minh họa phương pháp lắp đặt vòng bi đúng kỹ thuật

Lắp nguội: Sử dụng bộ đóng vòng bi SKF TMFT 36, tác động lực chính xác lên vòng chịu lực, không truyền lực qua bi.
Lắp nóng: Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ gia nhiệt trong khoảng 80~110°C (không vượt quá 120°C) để bảo vệ vật liệu và mỡ bôi trơn.

Câu Hỏi Thường Gặp

1. Hai phớt sắt (2Z) trên vòng bi SKF 6309-2Z có tác dụng gì?
Hai phớt sắt bảo vệ vòng bi khỏi bụi, tạp chất từ hai phía, giữ mỡ bôi trơn lâu dài bên trong, giảm bảo trì.

2. Vòng bi này có cần bổ sung mỡ bôi trơn không?
Không, vòng bi đã được bôi trơn sẵn từ nhà máy và hai phớt sắt giữ mỡ bên trong lâu dài. Tuy nhiên, cần kiểm tra định kỳ nếu vận hành trong môi trường đặc biệt.

3. Khi nào nên chọn vòng bi 2Z thay vì RS1, 2RS1 hoặc không phớt?
Dùng 2Z ở vị trí cần bảo vệ mỡ hai phía, môi trường bụi vừa phải. Nếu cần chống nước, hóa chất, chọn 2RS1. Nếu cần kiểm tra mỡ thường xuyên, chọn loại không phớt.
