Vòng Bi SKF 6220 NR - Vòng Bi Cầu, Cạnh Ngoài Có Rãnh Và Vòng Chặn

Thông Số Kỹ Thuật Cơ Bản

Ký hiệu sản phẩm	SKF 6220 NR
Loại	Vòng bi cầu rãnh sâu, cạnh ngoài có rãnh & vòng chặn (snap ring)
Đường kính trong (d)	100 mm
Đường kính ngoài (D)	180 mm
Bề rộng (B)	34 mm
Khe hở trong	Chuẩn (CN) hoặc theo yêu cầu
Tốc độ giới hạn (r/min)	4.600 vòng/phút
Trọng lượng (kg)	3,35 kg
Đặc điểm nổi bật	Vành ngoài có rãnh và đi kèm vòng chặn trục (snap ring)

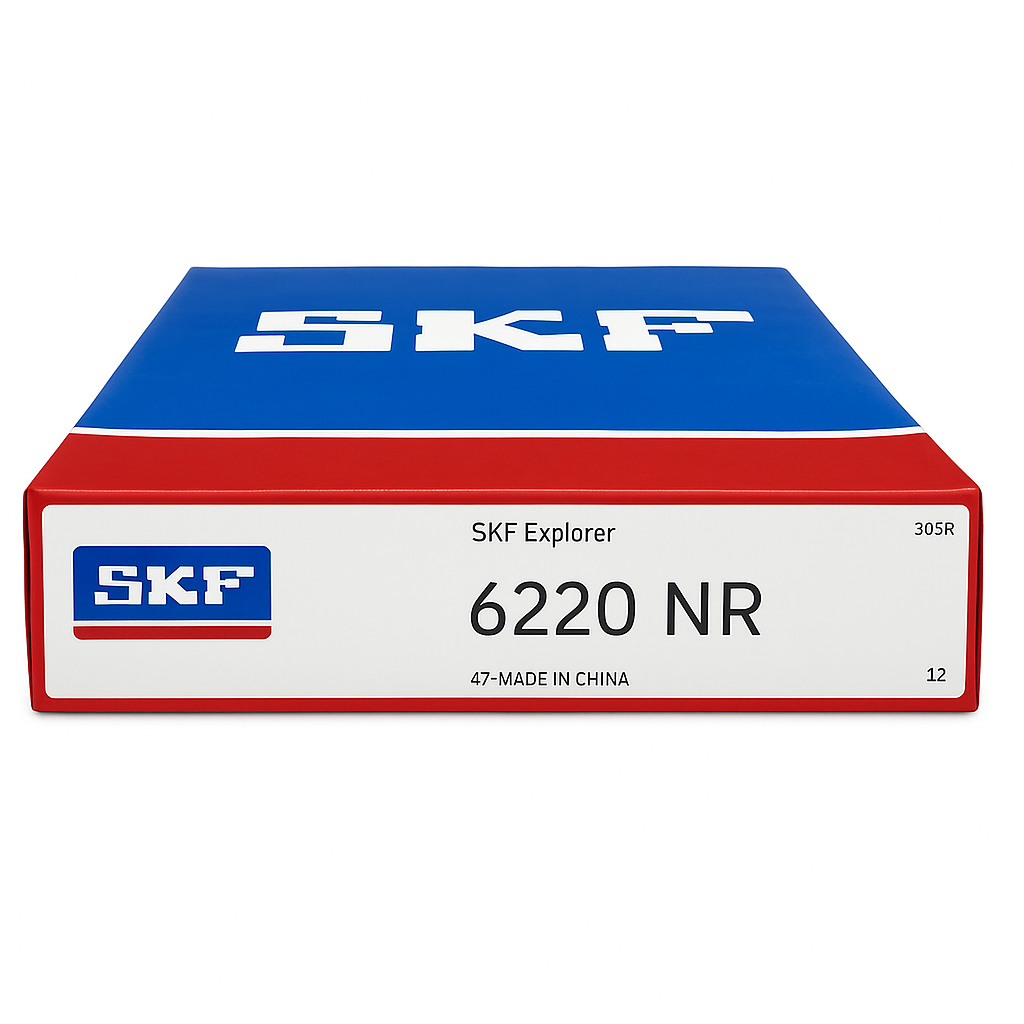

Hình ảnh thực tế vòng bi cầu rãnh sâu SKF 6220 NR - cạnh ngoài có rãnh và vòng chặn

Bản vẽ kích thước vòng bi cầu SKF 6220 NR

Bản vẽ kích thước tiêu chuẩn vòng bi cầu rãnh sâu SKF 6220 NR

Các loại vòng bi SKF 6220: Có rãnh ngoài, vòng chặn, nhiều kiểu khe hở và cấu hình

Ưu Điểm Sản Phẩm

Vòng bi cầu SKF 6220 NR - độ chính xác cao

Độ đồng tâm cao, vận hành êm, giảm rung động trong các cụm cơ khí

Vòng bi cầu SKF 6220 NR - tốc độ giới hạn lớn

Thiết kế tối ưu cho tốc độ giới hạn lớn, sử dụng an toàn cho nhiều ứng dụng công nghiệp

Vòng bi cầu SKF 6220 NR - lắp ráp dễ dàng nhờ rãnh ngoài và vòng chặn

Rãnh ngoài kèm vòng chặn cho phép cố định ổ bi thuận tiện, tiết kiệm không gian lắp đặt

Vị Trí Ứng Dụng

Vòng bi cầu SKF 6220 NR với cạnh ngoài có rãnh và vòng chặn trục (snap ring) thường được sử dụng trong:
- Động cơ điện, mô tơ công nghiệp
- Máy móc cần cố định ổ bi bằng vòng chặn mà không dùng bích hoặc nắp
- Hộp giảm tốc, máy bơm, máy nén khí
- Máy cán, thiết bị khai khoáng, quạt công suất lớn
Thiết kế tích hợp snap ring giúp cố định ổ bi chắc chắn, thuận lợi khi bảo trì và tiết kiệm không gian lắp đặt.

Lợi Ích Khách Hàng Khi Sử Dụng SKF 6220 NR

Lắp ráp, bảo trì nhanh nhờ tích hợp sẵn rãnh và vòng chặn ngoài, giảm linh kiện phụ trợ.
Đảm bảo vị trí ổ bi cố định chính xác trong vỏ máy, tăng tuổi thọ thiết bị.
Tiết kiệm không gian và chi phí thiết kế cụm ổ trục.

Phương Pháp Lắp Đặt Chuẩn

Phương pháp lắp đặt vòng bi cầu SKF 6220 NR cạnh ngoài có rãnh và vòng chặn

Lắp đặt đúng kỹ thuật giúp đảm bảo hiệu quả làm việc và tuổi thọ vòng bi có rãnh ngoài & vòng chặn

Lắp Nguội

Sử dụng bộ đóng vòng bi SKF TMFT 36, tác động đều lên vòng chịu lực.
Không truyền lực qua bi, tránh làm sai lệch rãnh ngoài hoặc vòng chặn.

Lắp Nóng

Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ 80~110°C, không vượt quá 120°C.
Đảm bảo vị trí rãnh và vòng chặn ngoài đúng khi lắp vào vỏ máy.

Câu Hỏi Thường Gặp

1. Vòng bi SKF 6220 NR khác gì so với 6220 N?

SKF 6220 NR có cả rãnh ngoài và được lắp sẵn vòng chặn trục (snap ring), trong khi 6220 N chỉ có rãnh ngoài, không bao gồm vòng chặn.

2. Khi nào nên chọn vòng bi 6220 NR thay vì loại không có rãnh và vòng chặn?

Khi cụm máy cần cố định vị trí ổ bi bằng vòng chặn, tiết kiệm không gian lắp đặt và thuận tiện bảo trì, nên chọn 6220 NR.

3. Có cần đặt mua vòng chặn ngoài riêng cho 6220 NR không?

Không cần, vì 6220 NR được lắp sẵn vòng chặn ngoài đúng tiêu chuẩn của SKF.
