Vòng Bi SKF 6309-RS1 – Vòng Bi Cầu Một Phớt Cao Su, Khe Hở Tiêu Chuẩn | TST Việt Nam

Thông Số Kỹ Thuật Vòng Bi SKF 6309-RS1

Ký hiệu	SKF 6309-RS1
d (Đường kính trong)	45 mm
D (Đường kính ngoài)	100 mm
B (Chiều rộng)	25 mm
Phớt chắn	1 phớt cao su (RS1)
Khe hở trong	Tiêu chuẩn
Tốc độ giới hạn (r/min)	5.600 vòng/phút
Trọng lượng (kg)	0.96

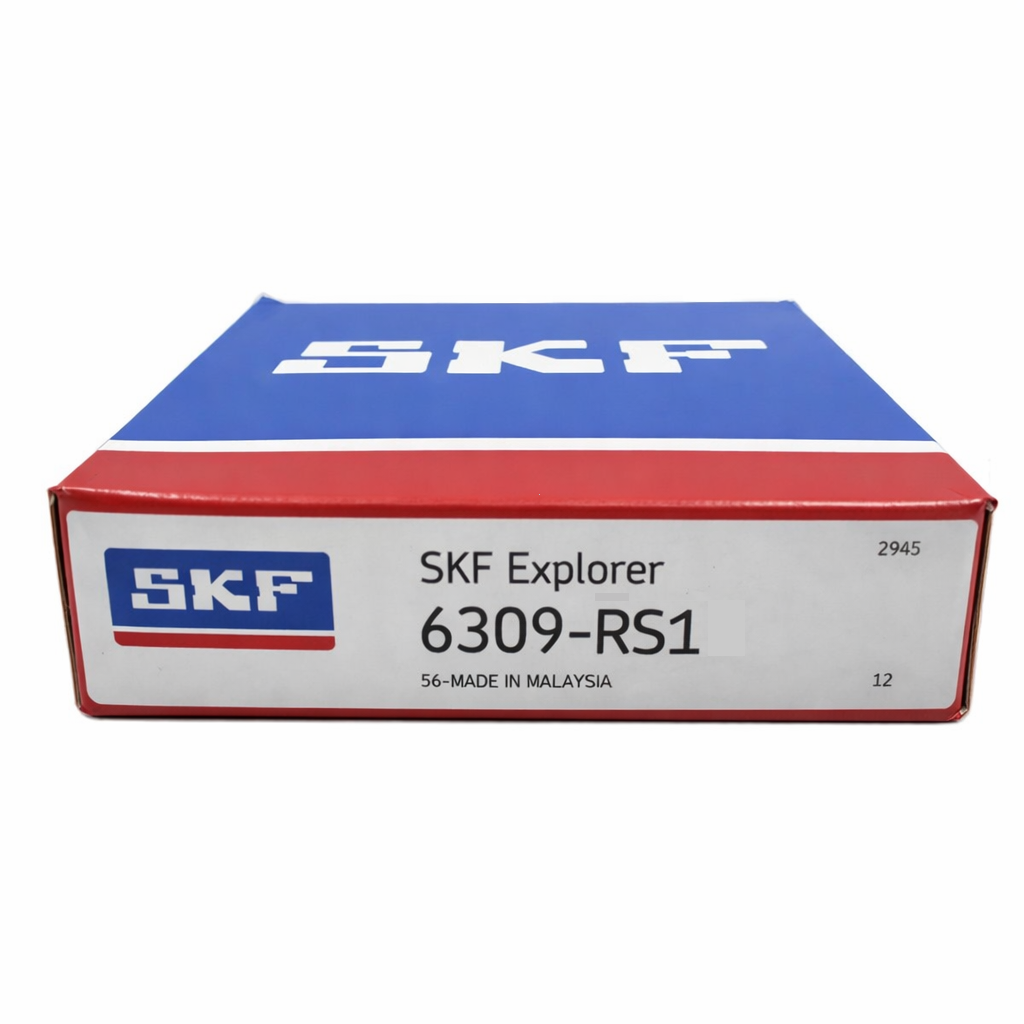

Hình ảnh vòng bi SKF 6309-RS1 một phớt cao su (RS1) chính hãng

Bản vẽ kích thước vòng bi cầu SKF 6309-RS1

Bản vẽ kỹ thuật kích thước vòng bi cầu SKF 6309-RS1

Bộ đóng SKF TMFT 36 và máy gia nhiệt SKF TIH

Bộ đóng vòng bi SKF TMFT 36 và máy gia nhiệt SKF TIH

Ưu Điểm Nổi Bật Của Vòng Bi Cầu SKF 6309-RS1

Gia công chính xác – Vận hành êm ái, giảm rung động và tiếng ồn

Tốc độ giới hạn cao, phù hợp nhiều loại máy móc công nghiệp

Một phớt cao su (RS1) – Bảo vệ mỡ bôi trơn một phía, ngăn nước, bụi, tạp chất hiệu quả

Vị Trí Ứng Dụng Của Vòng Bi SKF 6309-RS1

Động cơ điện, trục máy công nghiệp, máy phát điện
Băng tải, hộp số, máy nén khí
Máy móc chế biến thực phẩm, quạt công nghiệp, thiết bị tự động hóa
Các vị trí cần bảo vệ mỡ bôi trơn một phía, môi trường bụi bẩn và ẩm vừa phải
Thiết bị cần bổ sung mỡ từ phía không có phớt hoặc thông khí một đầu

Lợi ích khi sử dụng vòng bi SKF 6309-RS1:

Bảo vệ mỡ bôi trơn một phía, giảm nguy cơ mất mỡ, tăng tuổi thọ thiết bị
Ngăn nước, bụi, tạp chất từ một phía, phù hợp vị trí cần bảo vệ cục bộ
Dễ kiểm tra, bổ sung mỡ từ phía không có phớt, thuận tiện bảo trì
Thiết kế chuẩn, dễ dàng thay thế, đa dụng cho nhiều ngành công nghiệp

Phương Pháp Lắp Đặt Vòng Bi SKF 6309-RS1

Minh họa phương pháp lắp đặt vòng bi đúng kỹ thuật

Lắp nguội: Sử dụng bộ đóng vòng bi SKF TMFT 36, tác động lực chính xác lên vòng chịu lực, không truyền lực qua bi.
Lắp nóng: Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ gia nhiệt trong khoảng 80~110°C (không vượt quá 120°C) để giữ nguyên đặc tính vật liệu và mỡ bôi trơn.

Câu Hỏi Thường Gặp

1. Phớt cao su RS1 trên vòng bi SKF 6309-RS1 có tác dụng gì?
Phớt cao su RS1 giúp bảo vệ vòng bi khỏi bụi, nước, tạp chất xâm nhập từ một phía, giữ mỡ bôi trơn bên trong lâu hơn.

2. Có cần bổ sung mỡ bôi trơn cho vòng bi này không?
Nên kiểm tra và bổ sung mỡ định kỳ từ phía không có phớt cao su để đảm bảo tuổi thọ và hiệu suất vận hành.

3. Khi nào nên dùng 6309-RS1 thay vì 2RS1, 2Z hoặc không phớt?
6309-RS1 phù hợp vị trí chỉ cần bảo vệ mỡ bôi trơn một phía, phía còn lại cần bổ sung mỡ hoặc thông khí. Nếu cần bảo vệ hai phía, dùng 2RS1 hoặc 2Z.
