VÒNG BI SKF 6209-Z (1 NẮP SẮT)

Vòng bi cầu rãnh sâu chính hãng SKF với thiết kế 1 nắp chắn bụi bằng kim loại

1. Thông số kỹ thuật Vòng bi SKF 6209-Z

Vòng bi SKF 6209-Z thuộc dòng vòng bi cầu rãnh sâu thế hệ SKF Explorer. Đặc điểm nhận dạng là hậu tố "Z", biểu thị vòng bi được trang bị một nắp chắn bằng thép dập (Metal Shield) ở một phía, phía còn lại để hở. Thiết kế này giúp bảo vệ vòng bi khỏi các hạt bụi lớn từ bên ngoài nhưng vẫn cho phép dầu bôi trơn từ hộp số/hệ thống đi vào từ mặt hở.

Mã sản phẩm	6209-Z
Đường kính trong (d)	45 mm
Đường kính ngoài (D)	85 mm
Độ dày (B)	19 mm
Loại nắp che	1 Nắp sắt (Shield) - Mặt còn lại hở
Khe hở	Tiêu chuẩn (CN)
Trọng lượng	0.41 Kg
Xuất xứ	SKF Chính hãng (Đại lý TST phân phối)

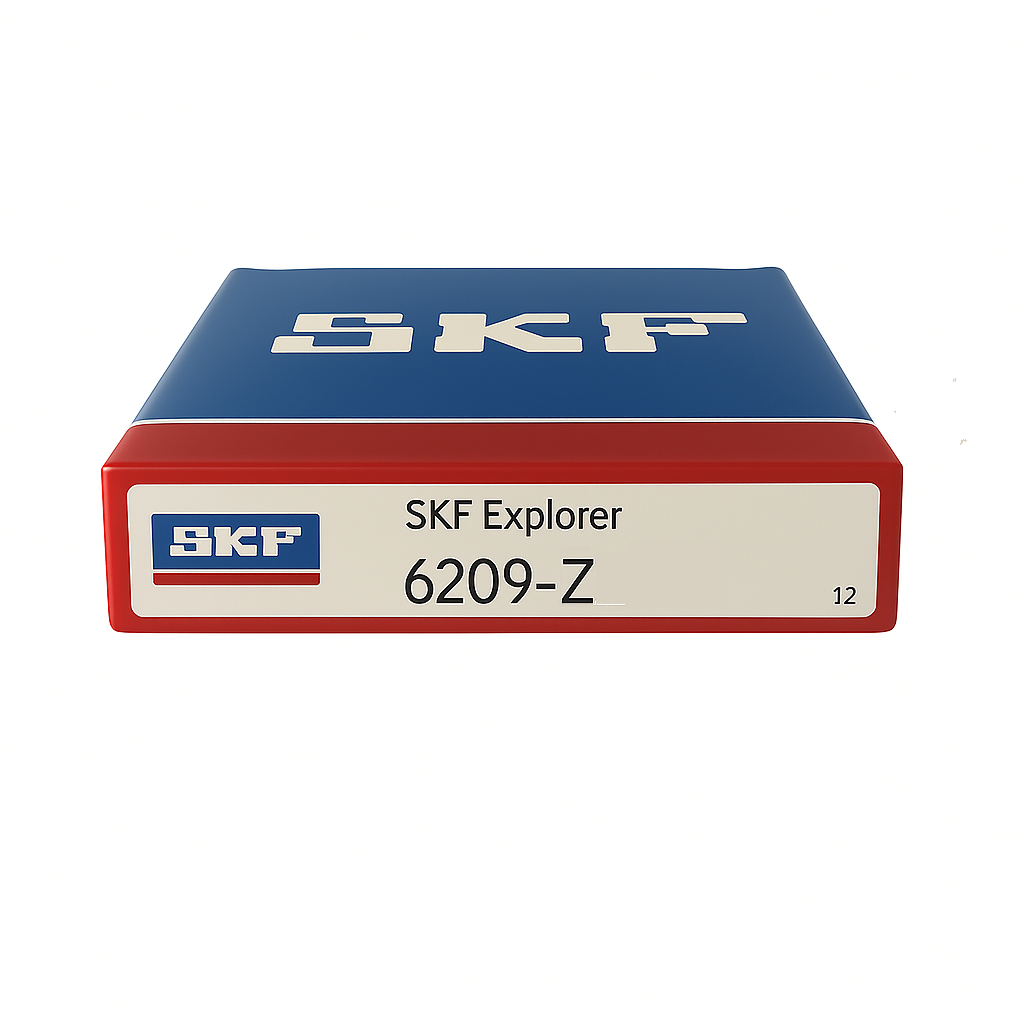

Hình ảnh thực tế Vòng bi SKF 6209-Z (1 nắp sắt)

Bản vẽ kỹ thuật kích thước d, D, B

2. Ưu điểm của dòng nắp sắt SKF (Z Shield)

Vòng bi SKF 6209-Z mang lại hiệu suất vận hành ấn tượng nhờ thiết kế nắp chặn kim loại không tiếp xúc:

Ma sát thấp - Tốc độ cao: Khác với phớt cao su, nắp sắt (Z) tạo ra một khe hở nhỏ với vòng trong, không gây ma sát tiếp xúc. Điều này giúp vòng bi hoạt động mát hơn và đạt được tốc độ quay cao hơn.
Linh hoạt bôi trơn: Với 1 bên hở, vòng bi cho phép dầu bôi trơn từ hệ thống (ví dụ trong hộp số) dễ dàng thâm nhập vào làm mát và bôi trơn viên bi, trong khi mặt kia vẫn ngăn chặn được các dị vật lớn.
Chịu nhiệt tốt: Nắp chắn bằng thép chịu được nhiệt độ cao hơn và bền hơn so với phớt cao su trong môi trường khắc nghiệt.
Độ bền SKF Explorer: Thép hợp kim siêu sạch và công nghệ xử lý nhiệt tiên tiến giúp tăng tuổi thọ làm việc.

Biểu đồ hiệu năng kỹ thuật

Cấp chính xác tiêu chuẩn ISO

Ưu thế tốc độ cao của nắp sắt

So sánh ma sát: Nắp sắt vs Phớt cao su

3. Ứng dụng thực tế

Vòng bi 6209-Z thường được lựa chọn cho các vị trí yêu cầu tốc độ cao và môi trường tương đối sạch hoặc có bôi trơn dầu:

Hộp số & Bộ giảm tốc: Lắp đặt tại vị trí vách ngăn, mặt hở quay vào trong để nhận dầu bôi trơn, mặt kín quay ra ngoài chắn bụi.
Động cơ điện: Các loại motor cỡ nhỏ và vừa.
Máy công cụ: Các trục quay tốc độ cao.

Bơm ly tâm: Vị trí gối đỡ trục.
Thiết bị in ấn & Dệt may: Nơi cần momen khởi động thấp.
Quạt công nghiệp.

4. Lợi ích khi chọn SKF 6209-Z

Sản phẩm mang lại giá trị kinh tế và kỹ thuật cao cho doanh nghiệp:

Tiết kiệm năng lượng: Ma sát thấp giúp động cơ chạy nhẹ hơn, tiêu tốn ít điện năng.
Giảm nhiệt độ vận hành: Giúp bảo vệ chất bôi trơn không bị biến chất nhanh do nhiệt.
Độ tin cậy cao: Giảm thiểu rủi ro dừng máy đột xuất.
Giá thành hợp lý: Giải pháp kinh tế cho các ứng dụng không yêu cầu độ kín khít quá cao như phớt cao su.

5. Câu hỏi thường gặp (Q&A)

Hỏi: Vòng bi nắp sắt "Z" có chắn nước được không?

Đáp: Không. Nắp sắt (Z) tạo khe hở với vòng trong nên không có khả năng chắn nước hoặc hơi ẩm. Nếu môi trường làm việc ẩm ướt, bạn nên cân nhắc chuyển sang loại phớt cao su tiếp xúc (RSH hoặc RS1).

Hỏi: Sự khác nhau giữa 6209-Z và 6209-2Z?

Đáp: 6209-Z chỉ có nắp sắt ở 1 bên, bên còn lại hở hoàn toàn. 6209-2Z có nắp sắt ở cả 2 bên. Bạn dùng loại "Z" khi muốn tận dụng nguồn dầu bôi trơn từ bên trong máy.

Hỏi: Tôi có cần tra mỡ cho vòng bi này không?

Đáp: Tùy ứng dụng. Thông thường SKF đã tra sẵn một lượng mỡ tiêu chuẩn bên trong. Tuy nhiên vì có 1 mặt hở, nếu lắp trong hộp số thì dầu hộp số sẽ nuôi bi. Nếu lắp rời, bạn cần đảm bảo gối đỡ có đủ mỡ bôi trơn.
