VÒNG BI SKF 6207 N (CÓ RÃNH PHANH ĐỊNH VỊ)

Giải pháp vòng bi cầu rãnh sâu có rãnh lắp phe cài trên ca ngoài giúp tối ưu thiết kế gối đỡ

1. Thông số kỹ thuật & Hình ảnh

Vòng bi SKF 6207 N thuộc dòng sản phẩm có thiết kế đặc biệt với một rãnh trên đường kính ngoài (ký hiệu N). Rãnh này dùng để lắp vòng phanh (phe cài), giúp định vị vòng bi dọc trục trong gối đỡ một cách dễ dàng mà không cần tạo gờ vai trong thân máy.

Đường kính trong (d)	35 mm
Đường kính ngoài (D)	72 mm
Độ dày (B)	17 mm
Đặc điểm thiết kế	Ký hiệu N (Có rãnh lắp phanh hãm trên ca ngoài)
Loại nắp che	Không phớt (Open)
Tốc độ giới hạn	13,000 r/min
Trọng lượng	0.29 Kg

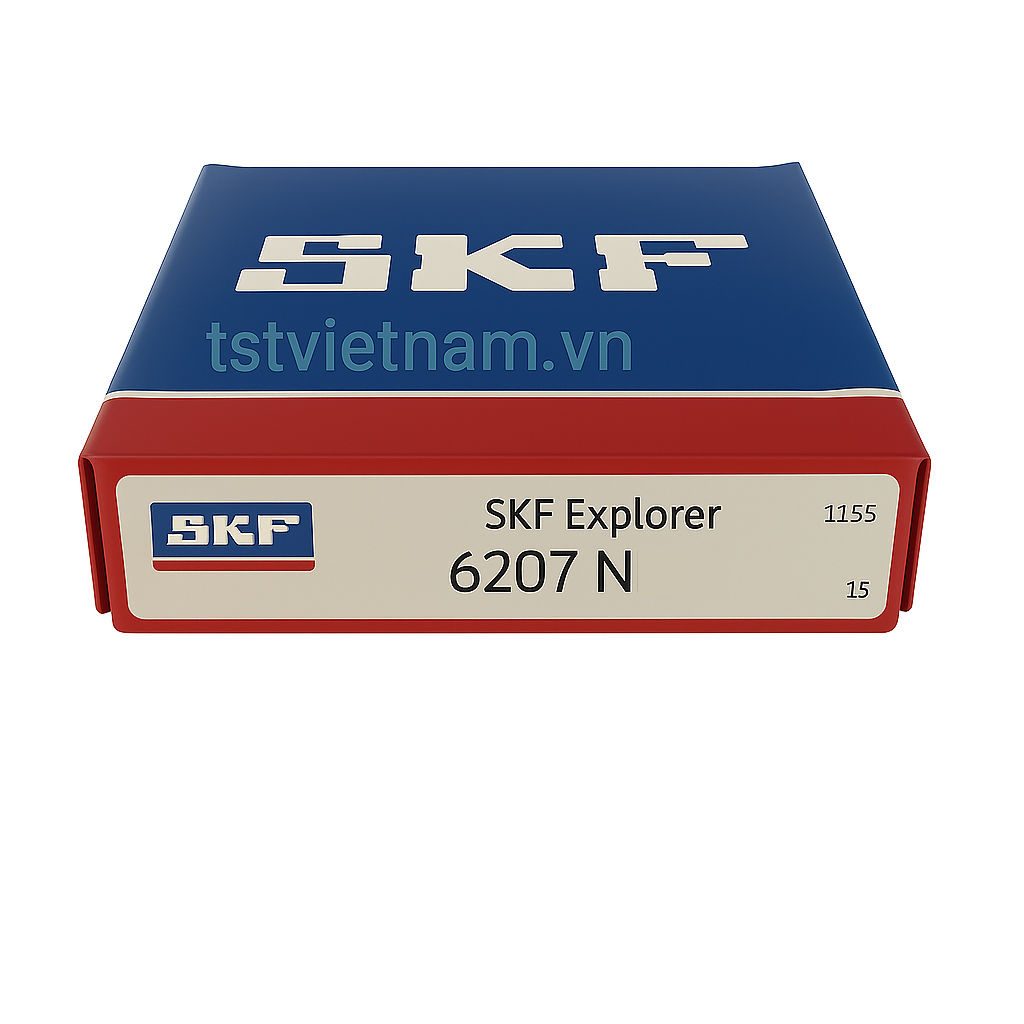

Hình ảnh thực tế Vòng bi SKF 6207 N (Chú ý rãnh trên ca ngoài)

Bản vẽ kích thước bao cơ bản

2. Ưu điểm của thiết kế có rãnh phanh (N)

SKF 6207 N mang đầy đủ phẩm chất của dòng bi cầu Explorer nhưng được bổ sung tính năng hỗ trợ lắp đặt thông minh:

Tiết kiệm không gian thiết kế: Nhờ sử dụng vòng phanh (snap ring) để định vị vòng bi trong lỗ gối đỡ, thiết kế máy trở nên gọn nhẹ hơn do không cần gia công gờ vai chặn.
Dễ dàng lắp đặt và tháo rời: Việc định vị bằng phe cài giúp quá trình bảo trì đơn giản hơn.
Chuẩn SKF Explorer: Thép hợp kim độ tinh khiết cao, độ ồn thấp và khả năng chịu tải trọng hướng kính/dọc trục tối ưu.
Khả năng tản nhiệt tốt: Thiết kế không nắp che giúp dầu bôi trơn lưu thông làm mát vòng bi hiệu quả.

Độ chính xác kích thước rãnh và rãnh lăn

Vận hành ổn định ở tốc độ cao

Biểu đồ so sánh ma sát (Loại hở ma sát thấp nhất)

3. Ứng dụng phổ biến

Vòng bi SKF 6207 N thường được tìm thấy trong các cụm chi tiết máy yêu cầu thiết kế nhỏ gọn:

- Hộp số ô tô và xe máy: Giúp định vị trục số trong vỏ hộp số nhôm đúc một cách chắc chắn.
- Hộp giảm tốc công nghiệp: Tiết kiệm chi phí gia công vỏ hộp.
- Máy bơm nhỏ gọn: Định vị cánh bơm và trục quay.

- Dụng cụ cầm tay: Máy khoan, máy mài cần kết cấu gọn nhẹ.
- Các bộ truyền động dây đai: Nơi không gian lắp đặt bị hạn chế.

4. Lợi ích kinh tế & Kỹ thuật

Sử dụng vòng bi SKF 6207 N giúp nhà sản xuất máy và người dùng cuối:

Giảm chi phí gia công cơ khí: Đơn giản hóa cấu trúc lỗ gối đỡ (housing), không cần tiện bậc/gờ chặn.
Tăng tính linh hoạt: Dễ dàng thay thế và nâng cấp.
Tuổi thọ bền bỉ: Chất lượng thép SKF giúp máy móc hoạt động tin cậy, giảm thời gian dừng máy.

5. Câu hỏi thường gặp (FAQ)

Q: Ký hiệu "N" và "NR" khác nhau như thế nào?

A: Ký hiệu "N" nghĩa là vòng bi có rãnh trên ca ngoài nhưng chưa đi kèm vòng phanh. Ký hiệu "NR" nghĩa là vòng bi có rãnh và ĐÃ BAO GỒM sẵn vòng phanh (Snap ring) đi kèm. Nếu bạn mua mã N, bạn cần mua thêm phe cài rời nếu chưa có.

Q: Vòng bi 6207 N có lắp lẫn được với 6207 thường không?

A: Về kích thước chính (đường kính trong, ngoài, dày) thì giống hệt nhau. Tuy nhiên, nếu gối đỡ của bạn thiết kế để dùng phe cài định vị thì bắt buộc phải dùng mã N. Nếu gối đỡ thông thường, bạn vẫn có thể dùng mã N thay thế cho mã thường (rãnh phanh sẽ để trống, không ảnh hưởng hoạt động).
