Vòng bi SKF 6230 M

Chi tiết sản phẩm

Vòng Bi Cầu SKF 6230 M – Tổng Quan Sản Phẩm

Vòng bi cầu một dãy SKF 6230 M là dòng vòng bi rãnh sâu cỡ lớn, sử dụng vòng cách bằng đồng thau (M – machined brass cage) giúp tăng khả năng chịu tải, chịu nhiệt và làm việc ổn định ở tốc độ cao. Đây là lựa chọn phổ biến trong các hệ thống truyền động công nghiệp đòi hỏi độ tin cậy lớn.

Cấu trúc rãnh sâu cho phép vòng bi chịu được cả tải hướng kính và tải dọc trục theo hai chiều, vận hành êm, ít rung động, đồng thời dễ dàng trong việc lắp đặt và bảo trì.

Đặc điểm nổi bật

Vòng cách đồng thau gia công: bền cơ học, chịu nhiệt độ cao và tải va đập tốt.
Độ chính xác cao: tiêu chuẩn SKF Explorer, giảm ma sát và tiếng ồn.
Tốc độ giới hạn cao: phù hợp ứng dụng quay tốc độ lớn.
Tuổi thọ dài: giảm tần suất thay thế và chi phí bảo trì.

THÔNG SỐ KỸ THUẬT

d (đường kính trong)	150 mm
D (đường kính ngoài)	270 mm
B (chiều rộng)	45 mm
Tốc độ giới hạn	3 600 r/min
Trọng lượng	~ 8,8 kg
Vòng cách	Đồng thau (M)

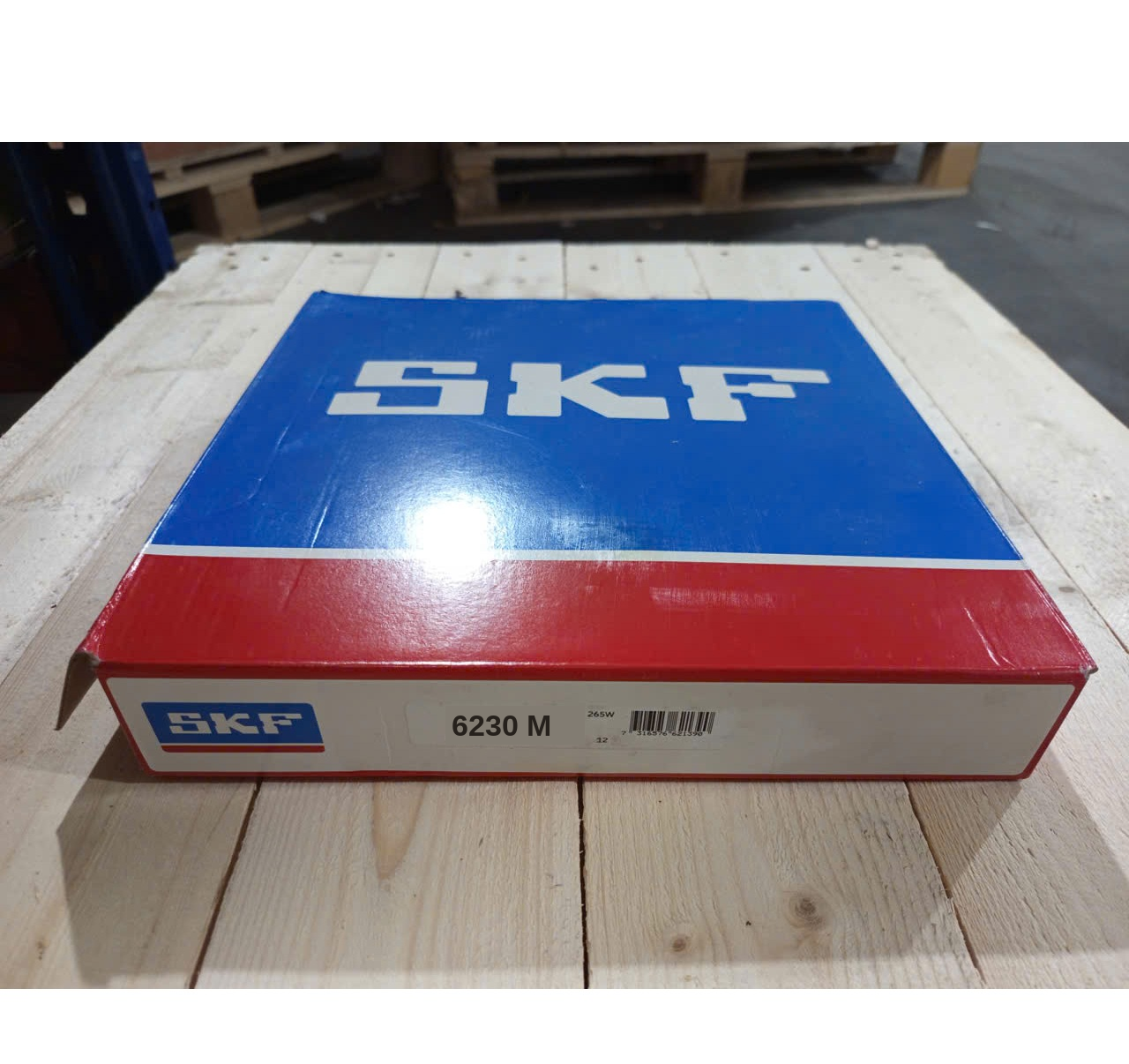

Hình ảnh vòng bi SKF 6230 M

Bản vẽ kích thước vòng bi cầu

Hướng Dẫn Ứng Dụng Theo Bước

Vòng bi SKF 6230 M được sử dụng rộng rãi trong nhiều hệ thống công nghiệp. Dưới đây là các vị trí ứng dụng tiêu biểu theo thứ tự phổ biến.

Bước 1: Hệ thống động cơ điện công suất lớn

Lắp tại trục động cơ điện, máy phát điện công nghiệp. Vòng cách đồng thau giúp chịu nhiệt sinh ra khi quay liên tục ở tốc độ cao.

Bước 2: Hộp số & hệ truyền động

Sử dụng trong hộp giảm tốc, hộp số công nghiệp, nơi cần khả năng chịu tải trọng kết hợp và độ ổn định cao.

Bước 3: Quạt công nghiệp & máy bơm

Ứng dụng cho quạt hút/đẩy công suất lớn, bơm ly tâm, máy nén khí – nơi yêu cầu vận hành liên tục, ít rung.

Lợi Ích Khi Lựa Chọn Vòng Bi SKF 6230 M

Tiết kiệm chi phí: tuổi thọ cao giúp giảm số lần thay thế và dừng máy.
Tăng tuổi thọ máy: vận hành ổn định, giảm hư hỏng các bộ phận liên quan.
Giảm ma sát: thiết kế Explorer giúp giảm nhiệt và tiêu hao năng lượng.

Ưu Điểm Vượt Trội Của Vòng Bi Cầu SKF

Cấp chính xác cao

Tốc độ giới hạn cao

Tốc độ tối ưu với hệ thống phớt chắn

Bảo Trì & Phương Pháp Lắp Đặt

Phương pháp lắp đặt vòng bi SKF

Bước 1: Phương pháp lắp nguội

Sử dụng Bộ đóng vòng bi SKF TMFT 36. Lực đóng phải tác động đúng lên vòng chịu lực (vòng trong khi lắp vào trục), tuyệt đối không truyền lực qua bi và vòng cách để tránh hư hỏng rãnh lăn.

Lưu ý: giữ trục và vòng bi đồng tâm khi đóng.

Bước 2: Phương pháp lắp nóng

Với vòng bi cỡ lớn như 6230 M, nên dùng Máy gia nhiệt SKF TIH. Gia nhiệt vòng bi đến khoảng 80 ~ 110°C, tối đa không vượt quá 120°C để bảo toàn đặc tính vật liệu.

Lưu ý: lắp nhanh khi vòng bi còn nóng và đeo găng bảo hộ.

Bộ đóng vòng bi SKF TMFT 36 và máy gia nhiệt SKF TIH

Hình ảnh bộ đóng vòng bi TMFT 36 và máy gia nhiệt SKF TIH

Câu Hỏi Thường Gặp (FAQ)

Q1: Ký hiệu "M" trong SKF 6230 M có ý nghĩa gì?

Chữ "M" biểu thị vòng cách (lồng giữ bi) được làm bằng đồng thau gia công cơ khí, giúp tăng độ bền, khả năng chịu nhiệt và tải va đập so với vòng cách thép thông thường.

Q2: Vòng bi 6230 M có chịu được tải dọc trục không?

Có. Là vòng bi rãnh sâu, 6230 M chịu được tải hướng kính lớn và tải dọc trục theo cả hai chiều ở mức vừa phải, phù hợp đa số ứng dụng công nghiệp.

Q3: Nên lắp nóng hay lắp nguội cho vòng bi này?

Do kích thước lớn (d = 150 mm), khuyến nghị lắp nóng bằng máy gia nhiệt SKF TIH ở 80~110°C để đảm bảo lắp ghép an toàn, không làm hỏng rãnh lăn.
