Vòng bi SKF 6318 NR – Vòng bi cầu, cạnh ngoài có rãnh và vòng chặn trục | Công ty CP Thương mại và Công nghệ TST Việt Nam
Thông Số Kỹ Thuật
| Mã sản phẩm |
SKF 6318 NR |
|---|
| Kiểu vòng bi |
Vòng bi cầu rãnh sâu, cạnh ngoài có rãnh và vòng chặn trục (snap ring) |
|---|
| Đường kính trong (d) |
90 mm |
|---|
| Đường kính ngoài (D) |
190 mm |
|---|
| Bề rộng (B) |
43 mm |
|---|
| Tốc độ giới hạn (r/min) |
6.000 vòng/phút |
|---|
| Trọng lượng (kg) |
4,85 kg |
|---|
| Đặc điểm |
Cạnh ngoài có rãnh kèm vòng chặn trục (NR) |
|---|
| Khe hở |
Tiêu chuẩn (CN) |
|---|

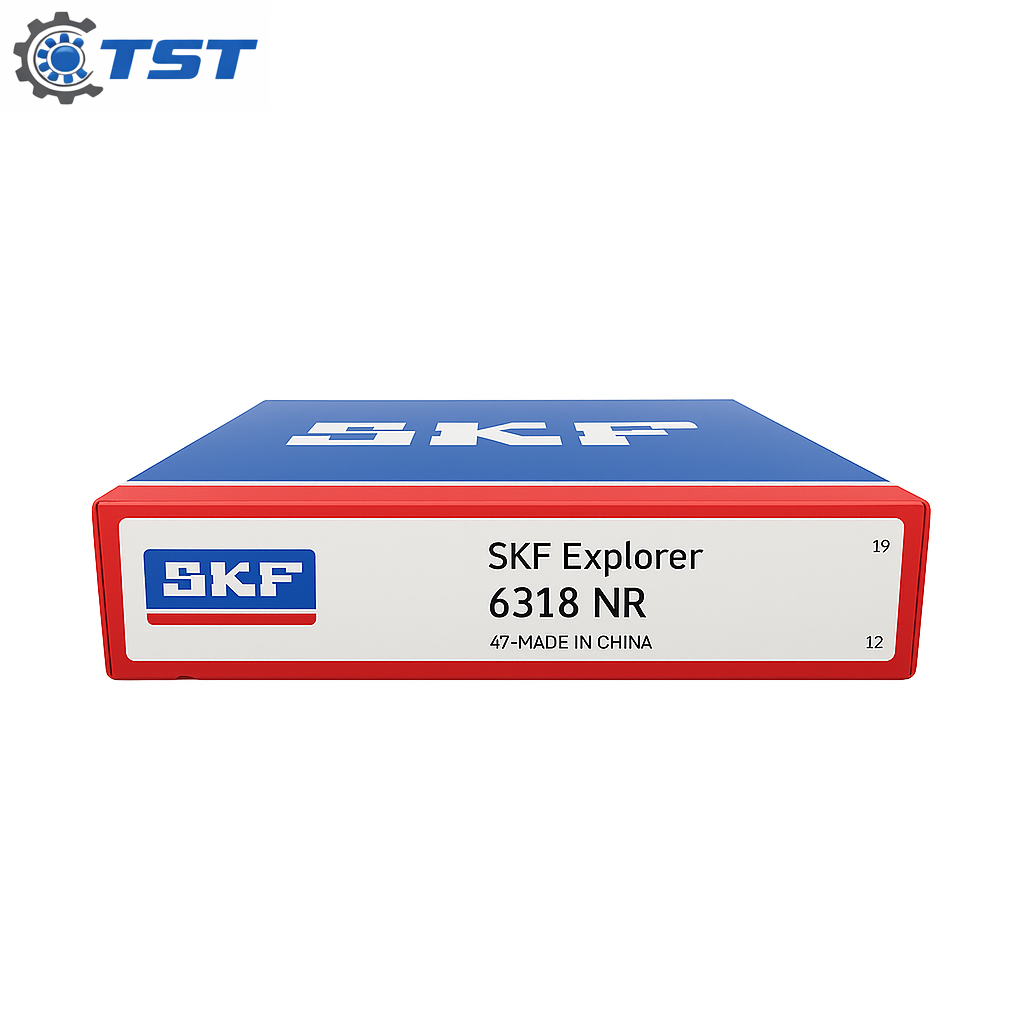

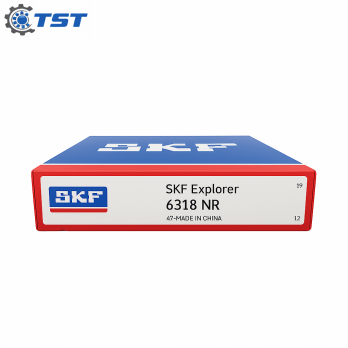

Hình ảnh vòng bi SKF 6318 NR chính hãng (vòng bi cầu, cạnh ngoài có rãnh và vòng chặn trục)
Bản vẽ kích thước vòng bi cầu SKF 6318 NR (cạnh ngoài có rãnh và vòng chặn trục)
Bộ đóng SKF TMFT 36 chuyên dụng cho lắp đặt vòng bi SKF 6318 NR
Ưu Điểm Sản Phẩm
Vòng bi cầu SKF 6318 NR có độ chính xác cao, vận hành ổn định trên trục quay nhờ cấu trúc rãnh và vòng chặn trục tích hợp.
Thiết kế rãnh ngoài kèm vòng chặn trục giúp lắp đặt nhanh chóng, thuận tiện cho các ứng dụng cần định vị vòng bi dọc trục, hạn chế xê dịch khi vận hành.
Rãnh ngoài và vòng chặn trục đi kèm giúp tối ưu hóa không gian lắp đặt, thuận tiện bảo trì và thay thế vòng bi trong các cụm ổ trục giới hạn chiều dài.
Vị Trí Ứng Dụng
- Động cơ điện, quạt gió, máy bơm công nghiệp
- Hộp số, bộ giảm tốc, cụm trục quay cần cố định vị trí dọc trục
- Dây chuyền sản xuất, máy nông nghiệp, máy khai khoáng
- Các cụm ổ trục yêu cầu lắp đặt dễ dàng, tiết kiệm không gian bảo trì
Lợi ích khi sử dụng vòng bi SKF 6318 NR:
- Tiết kiệm chi phí gia công thân máy nhờ rãnh ngoài và vòng chặn trục tích hợp.
- Đơn giản hóa quá trình lắp đặt, bảo trì và thay thế vòng bi.
- Giữ vị trí vòng bi ổn định, giúp cụm trục vận hành chính xác và bền bỉ hơn.
Phương Pháp Lắp Đặt
Hướng dẫn lắp đặt vòng bi cầu SKF 6318 NR đúng kỹ thuật
- Lắp nguội: Sử dụng bộ đóng SKF TMFT 36. Đảm bảo lực tác động đúng lên vòng chịu lực, không truyền lực qua bi hay vòng chặn để tránh hư hại ổ lăn.
- Lắp nóng: Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ từ 80–110°C, tối đa không vượt quá 120°C để bảo đảm độ chính xác và tuổi thọ vòng bi.
Câu Hỏi Thường Gặp
1. Vòng bi SKF 6318 NR có gì khác biệt so với loại N?
SKF 6318 NR có cả rãnh ngoài lẫn vòng chặn trục (snap ring) đi kèm, giúp lắp đặt trực tiếp mà không cần mua thêm vòng chặn.
2. Khi lắp đặt vòng chặn trục cần lưu ý gì?
Cần đảm bảo vòng chặn trục đúng vị trí rãnh, không bị biến dạng hoặc lắp lệch để tránh ảnh hưởng đến độ ổn định của vòng bi khi làm việc.
3. Vòng bi 6318 NR có dùng được cho tải trọng lớn và tốc độ cao không?
Có, vòng bi này đáp ứng tốt cả tải trọng lớn lẫn tốc độ giới hạn đến 6.000 vòng/phút nếu bôi trơn và lắp đặt đúng hướng dẫn kỹ thuật.
