Vòng bi SKF 6318 N – Vòng bi cầu, cạnh ngoài có rãnh | Công ty CP Thương mại và Công nghệ TST Việt Nam
Thông Số Kỹ Thuật
| Mã sản phẩm |
SKF 6318 N |
|---|
| Kiểu vòng bi |
Vòng bi cầu rãnh sâu, cạnh ngoài có rãnh lắp vòng chặn trục (snap ring groove) |
|---|
| Đường kính trong (d) |
90 mm |
|---|
| Đường kính ngoài (D) |
190 mm |
|---|
| Bề rộng (B) |
43 mm |
|---|
| Tốc độ giới hạn (r/min) |
6.000 vòng/phút |
|---|
| Trọng lượng (kg) |
4,85 kg |
|---|
| Đặc điểm |
Cạnh ngoài có rãnh lắp vòng chặn trục (ký hiệu N) |
|---|
| Khe hở |
Tiêu chuẩn (CN) |
|---|

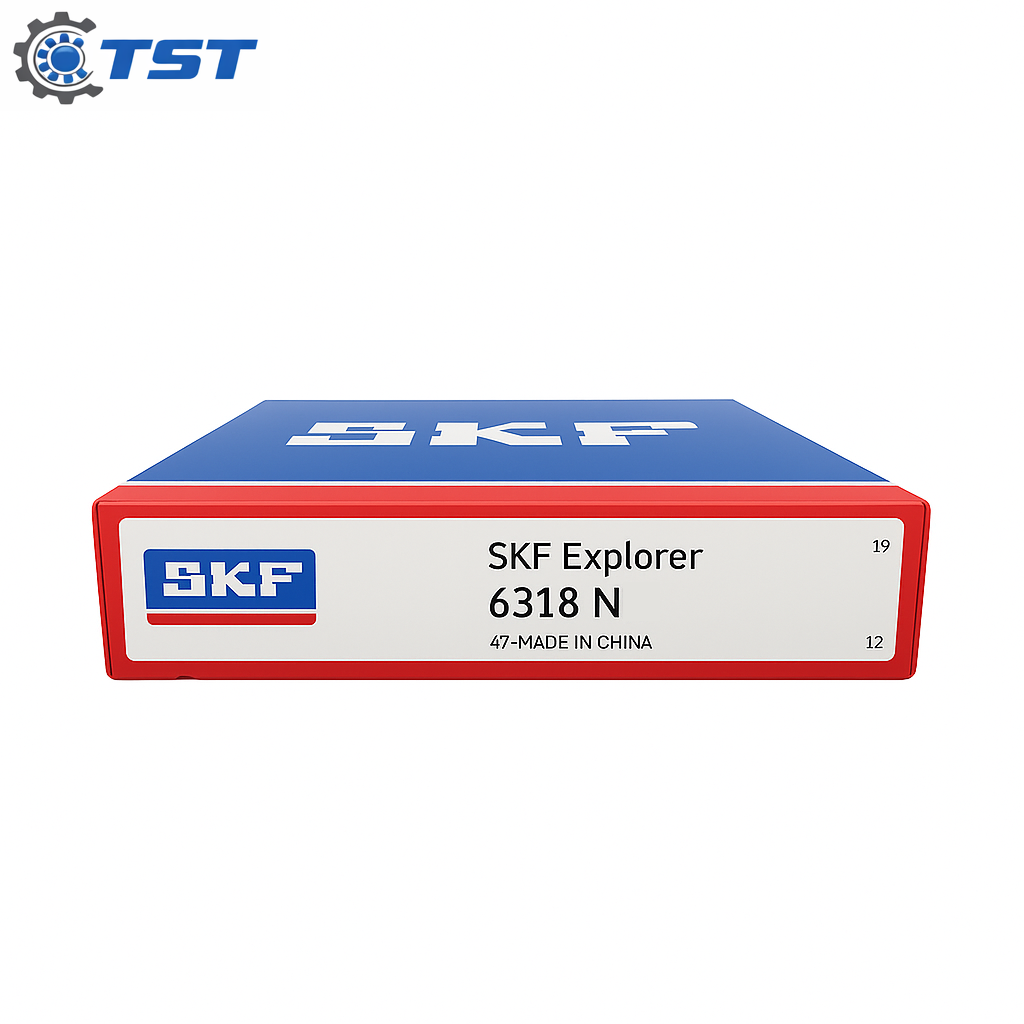

Hình ảnh vòng bi SKF 6318 N chính hãng (vòng bi cầu, cạnh ngoài có rãnh lắp vòng chặn trục)
Bản vẽ kích thước vòng bi cầu SKF 6318 N (cạnh ngoài có rãnh)

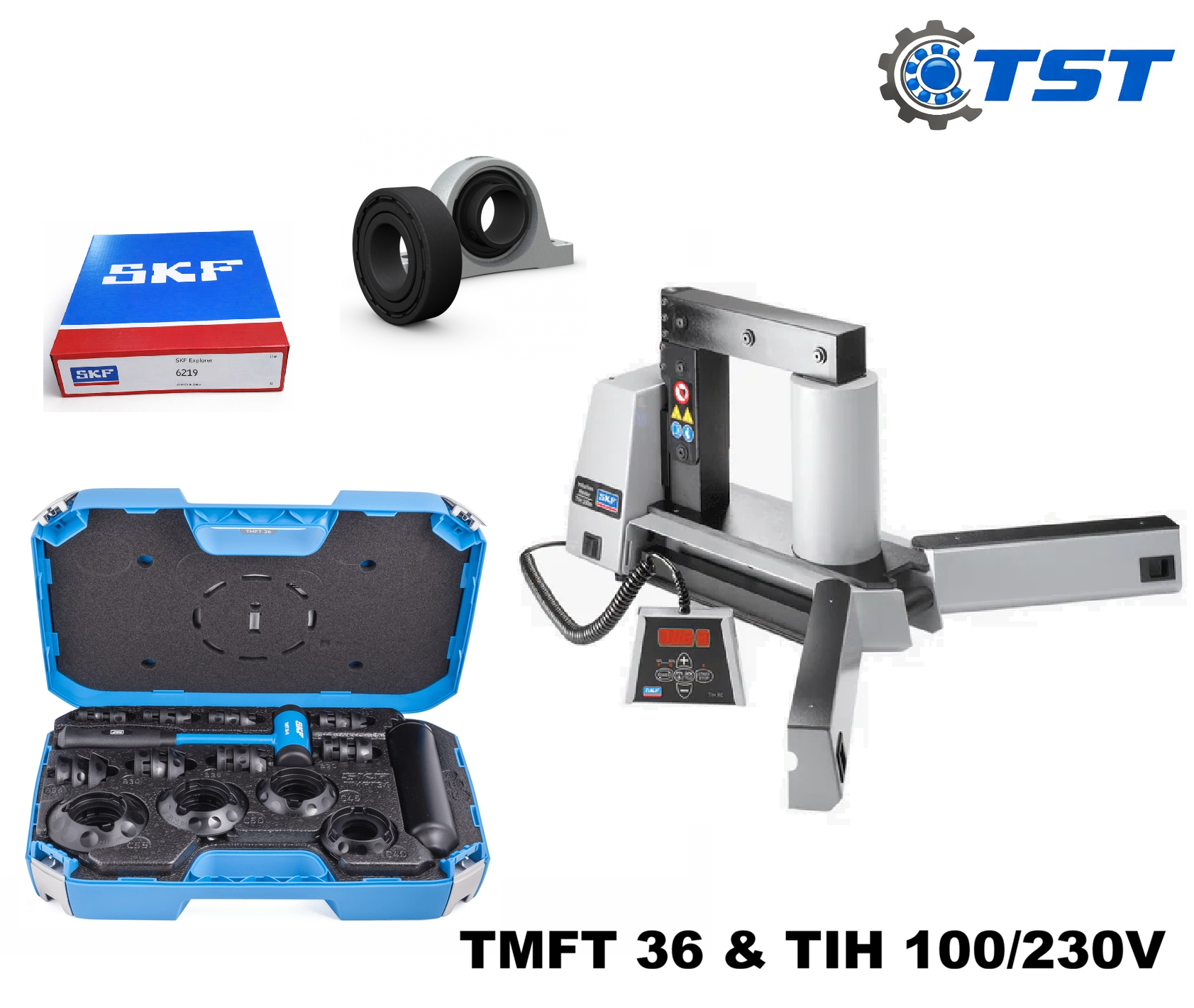

Bộ đóng SKF TMFT 36 chuyên dụng cho lắp đặt vòng bi SKF 6318 N
Ưu Điểm Sản Phẩm
Vòng bi cầu SKF 6318 N có độ chính xác cao, đảm bảo vận hành ổn định, giảm rung động trên trục quay.
Thiết kế rãnh ngoài cho phép lắp vòng chặn trục, thuận tiện cho các ứng dụng cần định vị dọc trục mà không phải gia công thêm trên thân máy.
Rãnh ngoài giúp việc lắp đặt và tháo lắp vòng bi thuận tiện, tối ưu hóa không gian lắp đặt trong các cụm ổ trục giới hạn chiều dài.
Vị Trí Ứng Dụng
- Động cơ điện, quạt trục lớn, máy bơm nước công nghiệp
- Hộp số, bộ giảm tốc, các cụm trục quay cần định vị dọc trục
- Dây chuyền sản xuất, máy nông nghiệp, máy khai khoáng
- Các vị trí lắp đặt yêu cầu tiết kiệm không gian và thuận tiện bảo trì
Lợi ích khi sử dụng vòng bi SKF 6318 N:
- Tiết kiệm chi phí gia công thân máy nhờ rãnh ngoài có thể lắp vòng chặn trục ngay trên ổ lăn.
- Đơn giản hóa quy trình lắp đặt, bảo trì và thay thế vòng bi.
- Vận hành ổn định, giảm nguy cơ xê dịch vòng bi dọc trục trong quá trình làm việc.
Phương Pháp Lắp Đặt
Hướng dẫn lắp đặt vòng bi cầu SKF 6318 N đúng kỹ thuật
- Lắp nguội: Sử dụng bộ đóng SKF TMFT 36. Đảm bảo lực tác động đúng lên vòng chịu lực, tuyệt đối không truyền lực qua bi để tránh hư hại cấu trúc ổ lăn.
- Lắp nóng: Dùng máy gia nhiệt SKF TIH, nhiệt độ lắp đặt từ 80–110°C, tối đa không vượt quá 120°C để bảo đảm độ chính xác và tuổi thọ vòng bi.
Câu Hỏi Thường Gặp
1. Rãnh ngoài trên vòng bi 6318 N dùng để làm gì?
Rãnh ngoài dùng để lắp vòng chặn trục (snap ring), giúp cố định vị trí vòng bi dọc trục mà không cần gia công thêm trên thân máy.
2. Có thể sử dụng vòng bi 6318 N ở tốc độ cao không?
Có, vòng bi 6318 N có tốc độ giới hạn lên tới 6.000 vòng/phút khi bôi trơn và lắp đặt đúng kỹ thuật.
3. Khi lắp đặt vòng bi 6318 N với vòng chặn trục cần lưu ý gì?
Cần đảm bảo vòng chặn trục được lắp đúng vị trí rãnh, không để lệch hoặc biến dạng để tránh ảnh hưởng đến vận hành ổn định của vòng bi.
