Vòng bi SKF 6309-2RS1/C3

Chi tiết sản phẩm

Vòng Bi SKF 6309-2RS1/C3 – Vòng Bi Cầu Phớt Cao Su, Khe Hở C3 | TST Việt Nam

Thông Số Kỹ Thuật Vòng Bi SKF 6309-2RS1/C3

Ký hiệu	SKF 6309-2RS1/C3
d (Đường kính trong)	45 mm
D (Đường kính ngoài)	100 mm
B (Chiều rộng)	25 mm
Phớt chắn	2 phớt cao su (2RS1)
Khe hở trong	C3 (khe hở lớn hơn tiêu chuẩn)
Tốc độ giới hạn (r/min)	5.600 vòng/phút
Trọng lượng (kg)	0.96

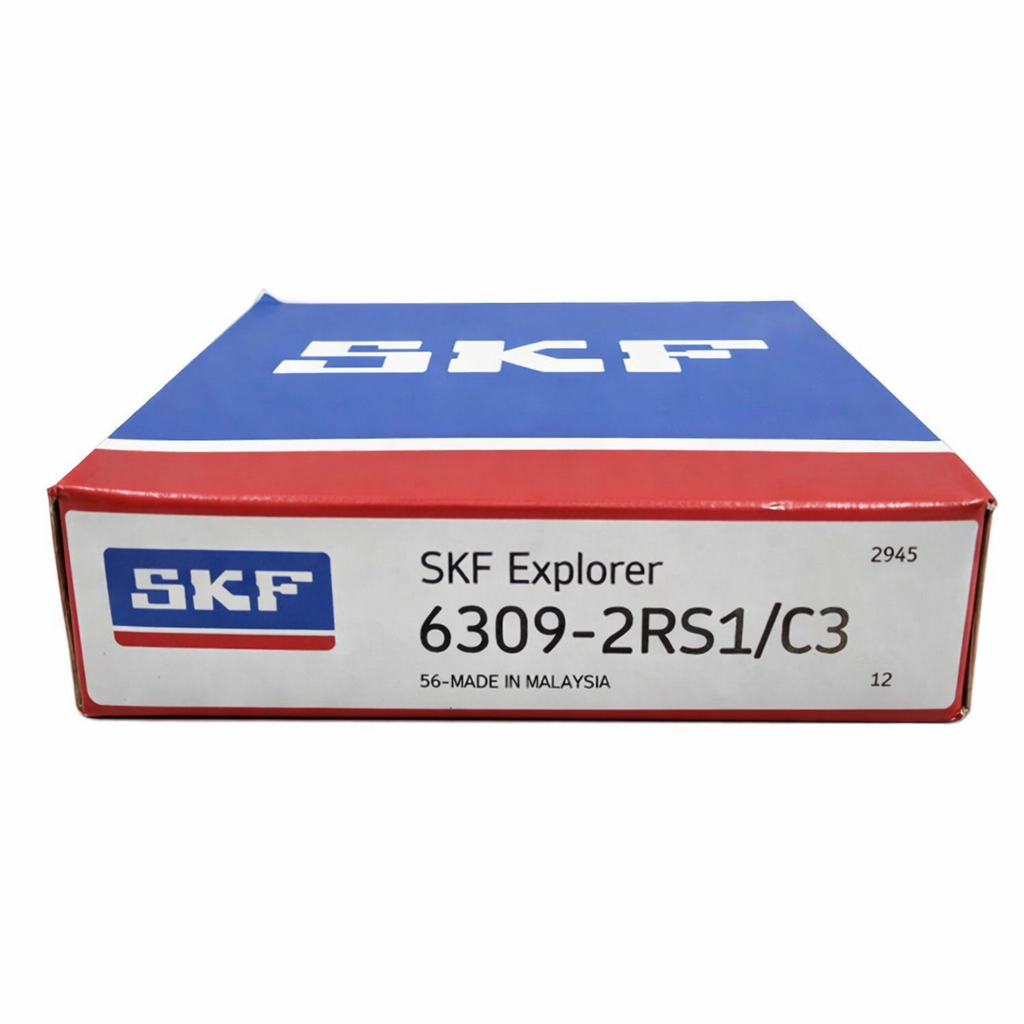

Vòng bi SKF 6309-2RS1/C3 phớt cao su, khe hở C3

Hình ảnh vòng bi SKF 6309-2RS1/C3 hai phớt cao su (2RS1), khe hở C3

Bản vẽ kích thước vòng bi cầu SKF 6309-2RS1/C3

Bản vẽ kỹ thuật kích thước vòng bi cầu SKF 6309-2RS1/C3

Bộ đóng SKF TMFT 36 và máy gia nhiệt SKF TIH

Bộ đóng vòng bi SKF TMFT 36 và máy gia nhiệt SKF TIH

Ưu Điểm Nổi Bật Của Vòng Bi Cầu SKF 6309-2RS1/C3

Gia công chính xác – Vận hành ổn định, giảm rung động và tiếng ồn

Khe hở C3 lý tưởng cho tải lớn, nhiệt độ cao

Khe hở C3 lý tưởng cho vị trí chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt do giãn nở nhiệt

Hai phớt cao su (2RS1) – Bảo vệ mỡ tuyệt vời, chống nước, bụi và hóa chất hiệu quả

Vị Trí Ứng Dụng Của Vòng Bi SKF 6309-2RS1/C3

Động cơ điện, máy phát điện công suất lớn
Băng tải, trục máy công nghiệp, hộp số, máy nén khí
Máy móc ngành xi măng, giấy, thép, thiết bị truyền động tải nặng
Thiết bị hoạt động trong môi trường ẩm ướt, bụi bẩn hoặc hóa chất
Vị trí cần bảo vệ mỡ bôi trơn tốt, giảm tần suất bảo trì

Lợi ích khi sử dụng vòng bi SKF 6309-2RS1/C3:

Khe hở C3 giúp vận hành ổn định khi chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt
Hai phớt cao su bảo vệ mỡ bôi trơn tối ưu, chống nước và bụi bẩn
Giảm bảo trì, tăng tuổi thọ thiết bị, vận hành ổn định

Phương Pháp Lắp Đặt Vòng Bi SKF 6309-2RS1/C3

Hướng dẫn lắp đặt vòng bi SKF 6309-2RS1/C3

Minh họa phương pháp lắp đặt vòng bi đúng kỹ thuật

Lắp nguội: Sử dụng bộ đóng vòng bi SKF TMFT 36, tác động lực chính xác lên vòng chịu lực, không truyền lực qua bi.
Lắp nóng: Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ gia nhiệt trong khoảng 80~110°C (không vượt quá 120°C) để đảm bảo khe hở C3, bảo vệ vật liệu và mỡ bôi trơn.

Câu Hỏi Thường Gặp

1. Khe hở C3 trên vòng bi SKF 6309-2RS1/C3 có tác dụng gì?
Khe hở C3 lớn hơn tiêu chuẩn, giúp vòng bi vận hành ổn định khi chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt do giãn nở nhiệt.

2. Hai phớt cao su 2RS1 bảo vệ vòng bi như thế nào?
Hai phớt cao su (2RS1) giúp ngăn nước, bụi bẩn, hóa chất xâm nhập, giữ mỡ bôi trơn lâu hơn và giảm tần suất bảo trì.

3. Khi nào nên dùng vòng bi 6309-2RS1/C3 thay vì loại khe hở tiêu chuẩn hoặc phớt sắt?
Khi thiết bị vận hành tải nặng, nhiệt độ cao, môi trường ẩm ướt hoặc hóa chất, hoặc cần tuổi thọ dài hơn, độ tin cậy cao hơn.
