Vòng Bi SKF 6309-2Z/C3 – Vòng Bi Cầu Phớt Sắt, Khe Hở C3 | TST Việt Nam

Thông Số Kỹ Thuật Vòng Bi SKF 6309-2Z/C3

Ký hiệu	SKF 6309-2Z/C3
d (Đường kính trong)	45 mm
D (Đường kính ngoài)	100 mm
B (Chiều rộng)	25 mm
Phớt chắn	2 phớt sắt (2Z)
Khe hở trong	C3 (khe hở lớn hơn tiêu chuẩn)
Tốc độ giới hạn (r/min)	6.300 vòng/phút
Trọng lượng (kg)	0.96

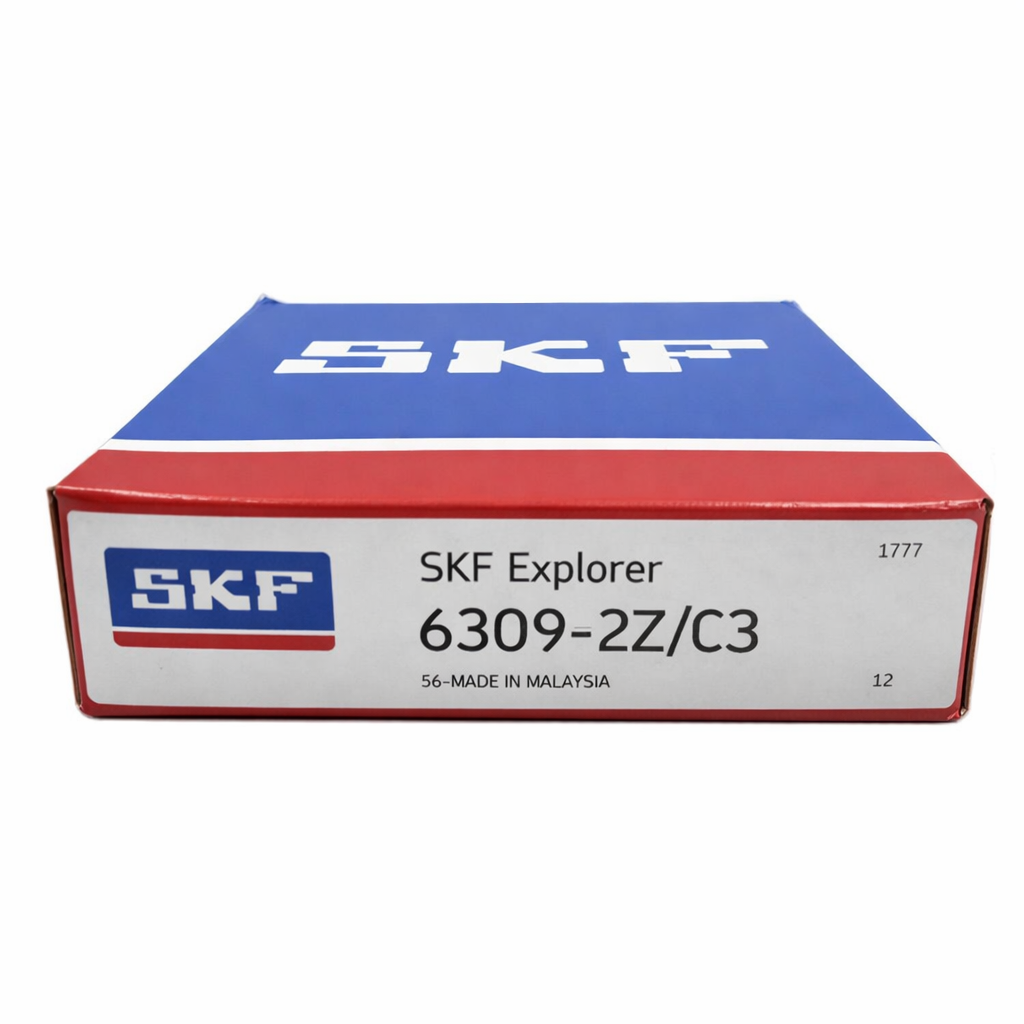

Vòng bi SKF 6309-2Z/C3 phớt sắt, khe hở C3

Hình ảnh vòng bi SKF 6309-2Z/C3 hai phớt sắt (2Z), khe hở C3

Bản vẽ kích thước vòng bi cầu SKF 6309-2Z/C3

Bản vẽ kỹ thuật kích thước vòng bi cầu SKF 6309-2Z/C3

Bộ đóng SKF TMFT 36 và máy gia nhiệt SKF TIH

Bộ đóng vòng bi SKF TMFT 36 và máy gia nhiệt SKF TIH

Ưu Điểm Nổi Bật Của Vòng Bi Cầu SKF 6309-2Z/C3

Gia công chính xác – Vận hành ổn định, giảm rung động và tiếng ồn

Khe hở C3 lý tưởng cho tải lớn, nhiệt độ cao

Khe hở C3 lý tưởng cho vị trí chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt bởi giãn nở nhiệt

Hai phớt sắt (2Z) – Bảo vệ mỡ bôi trơn khỏi bụi, tạp chất và tăng tuổi thọ thiết bị

Vị Trí Ứng Dụng Của Vòng Bi SKF 6309-2Z/C3

Động cơ điện, máy phát điện công suất lớn
Băng tải, trục máy công nghiệp, hộp số, máy nén khí
Máy móc ngành xi măng, giấy, thép, thiết bị truyền động tải nặng
Vị trí chịu rung động mạnh, nhiệt độ làm việc cao, hoạt động liên tục
Môi trường bụi bẩn, cần bảo vệ tốt mỡ bôi trơn

Lợi ích khi sử dụng vòng bi SKF 6309-2Z/C3:

Khe hở C3 giúp vận hành ổn định khi chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt
Hai phớt sắt bảo vệ mỡ, giảm bảo trì, tăng tuổi thọ thiết bị
Thiết kế chuẩn, dễ dàng thay thế, đa dụng cho nhiều ngành công nghiệp

Phương Pháp Lắp Đặt Vòng Bi SKF 6309-2Z/C3

Hướng dẫn lắp đặt vòng bi SKF 6309-2Z/C3

Minh họa phương pháp lắp đặt vòng bi đúng kỹ thuật

Lắp nguội: Sử dụng bộ đóng vòng bi SKF TMFT 36, tác động lực chính xác lên vòng chịu lực, không truyền lực qua bi.
Lắp nóng: Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ gia nhiệt trong khoảng 80~110°C (không vượt quá 120°C) để đảm bảo khe hở C3, bảo vệ vật liệu và mỡ bôi trơn.

Câu Hỏi Thường Gặp

1. Khe hở C3 trên vòng bi SKF 6309-2Z/C3 có tác dụng gì?
Khe hở C3 lớn hơn tiêu chuẩn, giúp vòng bi vận hành ổn định khi chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt do giãn nở nhiệt.

2. Hai phớt sắt 2Z bảo vệ vòng bi như thế nào?
Hai phớt sắt (2Z) giúp ngăn bụi bẩn, tạp chất xâm nhập vào bên trong vòng bi, giữ mỡ bôi trơn lâu hơn và giảm tần suất bảo trì.

3. Khi nào nên dùng vòng bi 6309-2Z/C3 thay vì loại khe hở tiêu chuẩn?
Khi thiết bị vận hành tải nặng, nhiệt độ cao, rung động mạnh hoặc cần tuổi thọ dài hơn, độ tin cậy cao hơn.
