Vòng bi SKF 6214/VA208

Chi tiết sản phẩm

Vòng bi SKF 6214/VA208 - Chịu nhiệt cực cao 350°C, Vòng cách than chì

Vòng bi SKF 6214/VA208 là giải pháp chịu nhiệt đỉnh cao nhất của SKF dành cho các ứng dụng khắc nghiệt. Với thiết kế đặc biệt sử dụng vòng cách bằng than chì dạng khối (Segmented graphite cage), sản phẩm có thể vận hành liên tục ở nhiệt độ 350°C mà không cần tra mỡ bổ sung.

1. Thông số kỹ thuật chi tiết

Mã sản phẩm	6214/VA208
Hãng sản xuất	SKF (Thụy Điển)
Đường kính trong (d)	70 mm
Đường kính ngoài (D)	125 mm
Độ dày (B)	24 mm
Nhiệt độ tối đa	350°C
Công nghệ bôi trơn	Vòng cách than chì dạng khối (Segmented graphite cage)
Đặc điểm kỹ thuật	VA208: Chịu nhiệt độ cực cao. Vòng cách: Than chì rắn (thay cho thép). Bề mặt: Phủ Mangan Phosphat (Màu đen).

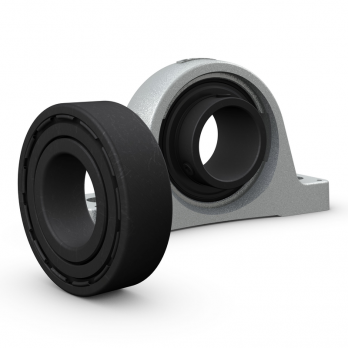

Hình ảnh thực tế Vòng bi SKF 6214/VA208 (Màu đen)

Bản vẽ kỹ thuật kích thước (d=70, D=125, B=24)

Tổng hợp các biến thể dòng SKF 6214

2. Công nghệ Vòng cách than chì của SKF 6214/VA208

Mã VA208 khác biệt hoàn toàn với các loại vòng bi chịu nhiệt khác nhờ công nghệ bôi trơn rắn tiên tiến:

Vòng cách than chì (Segmented Graphite Cage): Vòng bi không sử dụng vòng cách bằng thép thông thường. Thay vào đó, viên bi được tách biệt bởi các đoạn than chì rắn. Khi vòng bi quay, các đoạn than chì này mòn rất chậm, phủ một lớp bột than chì cực mỏng lên bề mặt viên bi và rãnh lăn, tạo thành lớp bôi trơn hoàn hảo.
Chịu nhiệt tới 350°C: Trong khi mỡ chịu nhiệt tốt nhất cũng chỉ chịu được khoảng 200-250°C, thì than chì vẫn hoạt động ổn định ở 350°C mà không bị biến chất hay cháy khét.
Khe hở nhiệt cực lớn: Được tính toán kỹ lưỡng (lớn hơn C5) để đảm bảo khi nhiệt độ tăng cao, các vòng kim loại giãn nở mà không làm bó kẹt viên bi.
Phủ Mangan Phosphat: Toàn bộ bề mặt được xử lý hóa học tạo lớp phủ màu đen, giúp chống ăn mòn và tăng khả năng bám dính của bột than chì.

Biểu đồ kỹ thuật tham khảo:

Cấp chính xác theo tiêu chuẩn ISO

Lưu ý: Chỉ dùng cho tốc độ thấp (Low RPM)

Thiết kế hở để tản nhiệt tối đa

3. Ứng dụng đặc thù

Vòng bi SKF 6214/VA208 được dùng ở những nơi nóng nhất trong dây chuyền sản xuất:

Lò nung gốm sứ, gạch men: Các xe goòng đi trực tiếp vào trong lò nung.
Sản xuất kính xây dựng: Dây chuyền tôi kính, cán kính nóng.
Nhà máy gang thép: Dàn con lăn làm nguội phôi thép vừa ra lò (Cooling beds).

Công nghệ thực phẩm: Lò nướng bánh mì quy mô công nghiệp (yêu cầu sạch, không chảy mỡ).
Hệ thống sấy sơn tĩnh điện.

4. Lợi ích khi sử dụng

Chịu nhiệt vượt trội (350°C): Giải quyết vấn đề mà dòng VA201 (250°C) chưa đáp ứng được.
Môi trường sạch sẽ: Do bôi trơn khô bằng than chì, không có hiện tượng mỡ nóng chảy rớt xuống làm bẩn sản phẩm hoặc sàn nhà xưởng.
Không cần bảo trì: Thiết kế "Bôi trơn trọn đời" giúp loại bỏ hoàn toàn chi phí nhân công và vật tư bơm mỡ.
Hoạt động trơn tru: Vòng cách than chì tự bôi trơn liên tục, giảm thiểu ma sát kim loại.

5. Câu hỏi thường gặp (Q&A)

Q: Sự khác biệt giữa VA201 và VA208 là gì?

A:
- VA201: Chịu nhiệt 250°C, dùng vòng cách thép, bôi trơn bằng hỗn hợp sệt (paste).
- VA208: Chịu nhiệt 350°C, dùng vòng cách than chì nguyên khối, bôi trơn khô hoàn toàn. VA208 cao cấp hơn và chịu nhiệt tốt hơn.

Q: Tốc độ quay cho phép của vòng bi này là bao nhiêu?

A: Rất thấp. Do đặc tính của bôi trơn khô và vòng cách than chì, vòng bi này chỉ nên hoạt động ở tốc độ dưới 100 vòng/phút. Tuyệt đối không lắp cho động cơ điện tốc độ cao.

Q: Vòng bi này có lắp được nắp chắn bụi không?

A: Không. Thiết kế của VA208 là loại hở (Open) để mạt than chì dư thừa có thể thoát ra ngoài và giúp tản nhiệt tốt nhất. Nếu môi trường quá bụi, cần thiết kế hệ thống che chắn bên ngoài gối đỡ.
