VÒNG BI SKF 6209-2Z/C3 (2 NẮP SẮT, KHE HỞ C3)

Giải pháp tiêu chuẩn vàng cho Động cơ điện và thiết bị tốc độ cao

1. Thông số kỹ thuật Vòng bi SKF 6209-2Z/C3

Vòng bi SKF 6209-2Z/C3 là sự kết hợp của hai đặc tính kỹ thuật quan trọng: 2 nắp chặn bằng sắt (2Z) giúp ngăn bụi mà vẫn đảm bảo ma sát thấp, và khe hở hướng kính C3 giúp vòng bi chịu được nhiệt độ cao khi vận hành ở tốc độ lớn.

Mã sản phẩm	6209-2Z/C3 (hoặc 6209-ZZ/C3)
Đường kính trong (d)	45 mm
Đường kính ngoài (D)	85 mm
Độ dày (B)	19 mm
Loại nắp che	2 Nắp sắt (Shields) - Chắn bụi, chịu tốc độ cao
Khe hở	C3 (Lớn hơn tiêu chuẩn để bù nhiệt)
Bôi trơn	Mỡ chất lượng cao (Miễn bảo trì)
Trọng lượng	0.41 Kg
Xuất xứ	SKF Chính hãng (Đại lý TST phân phối)

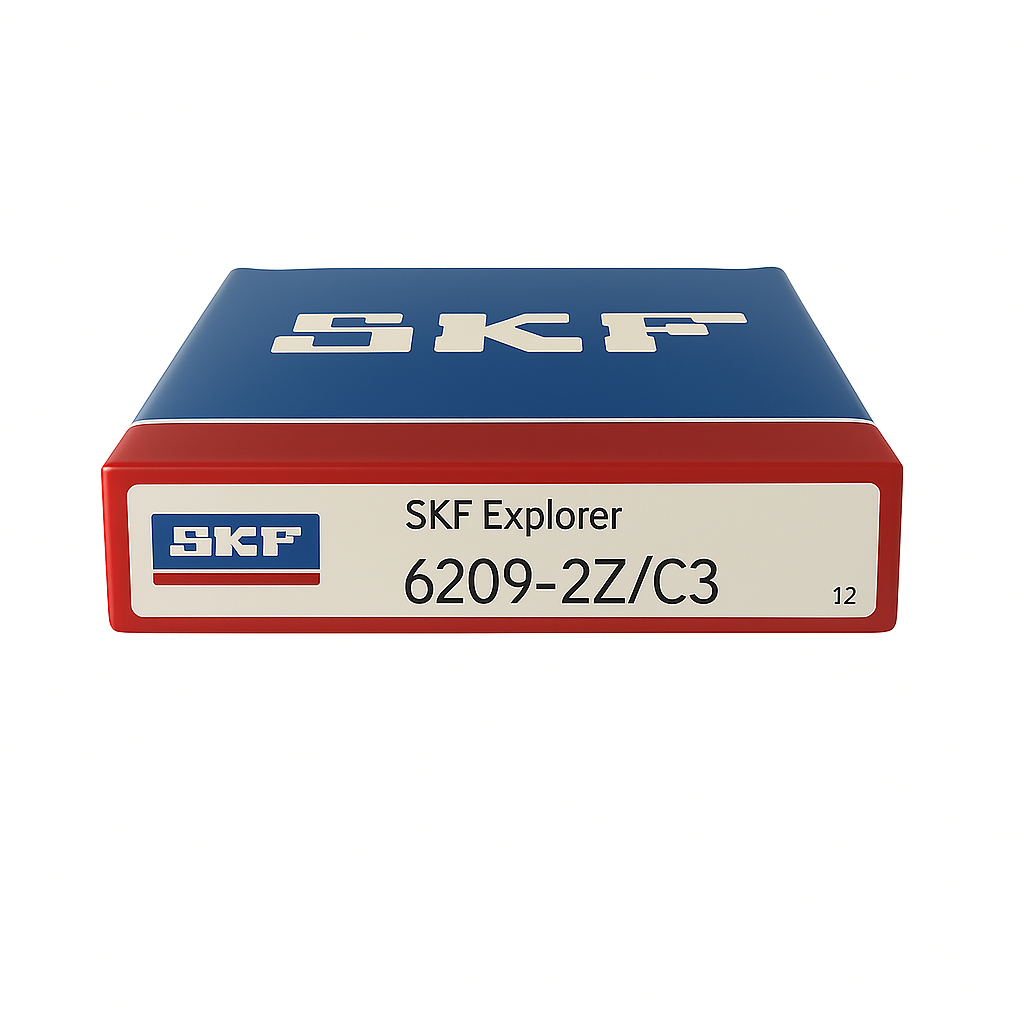

Hình ảnh thực tế Vòng bi SKF 6209-2Z/C3 (2 nắp sắt)

Bản vẽ kỹ thuật kích thước d, D, B

2. Tại sao "2Z/C3" là lựa chọn tối ưu cho motor điện?

Sự kết hợp giữa 2Z và C3 tạo ra hiệu suất vượt trội mà các mã thông thường không đáp ứng được:

Chịu tốc độ cao (2Z): Nắp sắt không tiếp xúc trực tiếp với vòng trong, tạo ra ma sát cực thấp. Điều này cho phép vòng bi quay nhanh hơn nhiều so với loại phớt cao su mà không bị quá nhiệt.
Chịu nhiệt & Chống kẹt (C3): Khi động cơ chạy, nhiệt lượng từ cuộn dây và ma sát sẽ làm vòng bi nóng lên và giãn nở. Khe hở C3 (lớn hơn chuẩn) cung cấp không gian cho sự giãn nở này, ngăn chặn hiện tượng bó kẹt trục.
Miễn bảo trì: Vòng bi được bơm sẵn mỡ chịu nhiệt độ cao và độ bền cơ học tốt, được giữ kín bên trong bởi 2 nắp sắt, giúp vận hành liên tục mà không cần tra mỡ.
Tuổi thọ cao: Thuộc thế hệ SKF Explorer với thép siêu sạch, đảm bảo độ bền mỏi cao nhất.

Biểu đồ kỹ thuật SKF

Cấp chính xác tiêu chuẩn ISO

Tốc độ giới hạn rất cao (Ưu điểm của nắp sắt)

Ma sát thấp giúp tiết kiệm năng lượng

3. Ứng dụng thực tế

SKF 6209-2Z/C3 là linh kiện không thể thiếu trong các thiết bị quay nhanh và sinh nhiệt:

Động cơ điện (Motor): Hầu hết các motor công suất trung bình và lớn đều sử dụng khe hở C3 để đảm bảo an toàn nhiệt.
Quạt công nghiệp: Quạt hút khói, quạt lò hơi (tốc độ cao và nhiệt độ môi trường cao).
Máy nén khí: Trục vít và đầu nén.

Máy công cụ: Trục chính máy mài, máy cắt (cần tốc độ cao).
Bơm ly tâm: Bơm nước nóng, bơm hóa chất (nơi nhiệt độ truyền từ buồng bơm sang gối đỡ).
Máy phát điện.

4. Lợi ích khi sử dụng SKF 6209-2Z/C3

Lựa chọn đúng mã sản phẩm 2Z/C3 giúp doanh nghiệp:

Ngăn ngừa sự cố kẹt trục: Khe hở C3 là "bảo hiểm" an toàn khi máy chạy quá nhiệt.
Tiết kiệm điện năng: Nắp sắt ma sát thấp giúp động cơ chạy nhẹ tải hơn.
Giảm chi phí bảo trì: Không cần nhân công đi tra mỡ định kỳ.
Ổn định hệ thống: Giảm rung động và tiếng ồn ở tốc độ cao.

5. Câu hỏi thường gặp (Q&A)

Hỏi: Nếu máy tôi đang dùng loại tiêu chuẩn (CN), tôi thay loại C3 vào có được không?

Đáp: Được và thường là tốt hơn. Với các ứng dụng như động cơ điện, dùng C3 thay cho tiêu chuẩn giúp máy chạy thoát hơn và mát hơn. Tuy nhiên, không nên làm ngược lại (đang dùng C3 mà thay bằng tiêu chuẩn) vì sẽ gây bó kẹt.

Hỏi: Vòng bi 6209-2Z/C3 có chắn nước không?

Đáp: Không. Nắp sắt (2Z) có khe hở nhỏ, không kín nước. Nếu môi trường làm việc có nước phun trực tiếp hoặc độ ẩm rất cao, bạn nên cân nhắc các biện pháp che chắn thêm bên ngoài hoặc dùng loại phớt cao su (2RS1) nếu tốc độ cho phép.

Hỏi: Làm sao để phân biệt vòng bi C3 và thường?

Đáp: Trên vỏ hộp và trên vành của vòng bi SKF sẽ khắc rõ ký hiệu "C3". Nếu không có ký hiệu C3 (chỉ ghi 6209-2Z), đó là loại khe hở tiêu chuẩn. Bằng mắt thường rất khó phân biệt khe hở, cần dụng cụ đo chuyên dụng hoặc dựa vào mã số.
