VÒNG BI SKF 6207 NR (KÈM VÒNG PHANH ĐỊNH VỊ)

Giải pháp trọn bộ: Rãnh phanh + Phe cài giúp tối ưu lắp đặt gối đỡ

1. Thông số kỹ thuật & Hình ảnh

Vòng bi SKF 6207 NR là phiên bản hoàn thiện nhất cho nhu cầu định vị trục. Sản phẩm bao gồm một rãnh trên ca ngoài và một vòng phanh (Snap ring) đi kèm sẵn. Thiết kế này cho phép cố định vòng bi theo phương dọc trục trong gối đỡ một cách nhanh chóng.

Đường kính trong (d)	35 mm
Đường kính ngoài (D)	72 mm
Độ dày (B)	17 mm
Đặc điểm quan trọng	NR (Có rãnh + Kèm vòng phanh/phe cài)
Loại nắp che	Không phớt (Open/Trần)
Tốc độ giới hạn	13,000 r/min
Trọng lượng	0.29 Kg (Chưa tính phe cài)

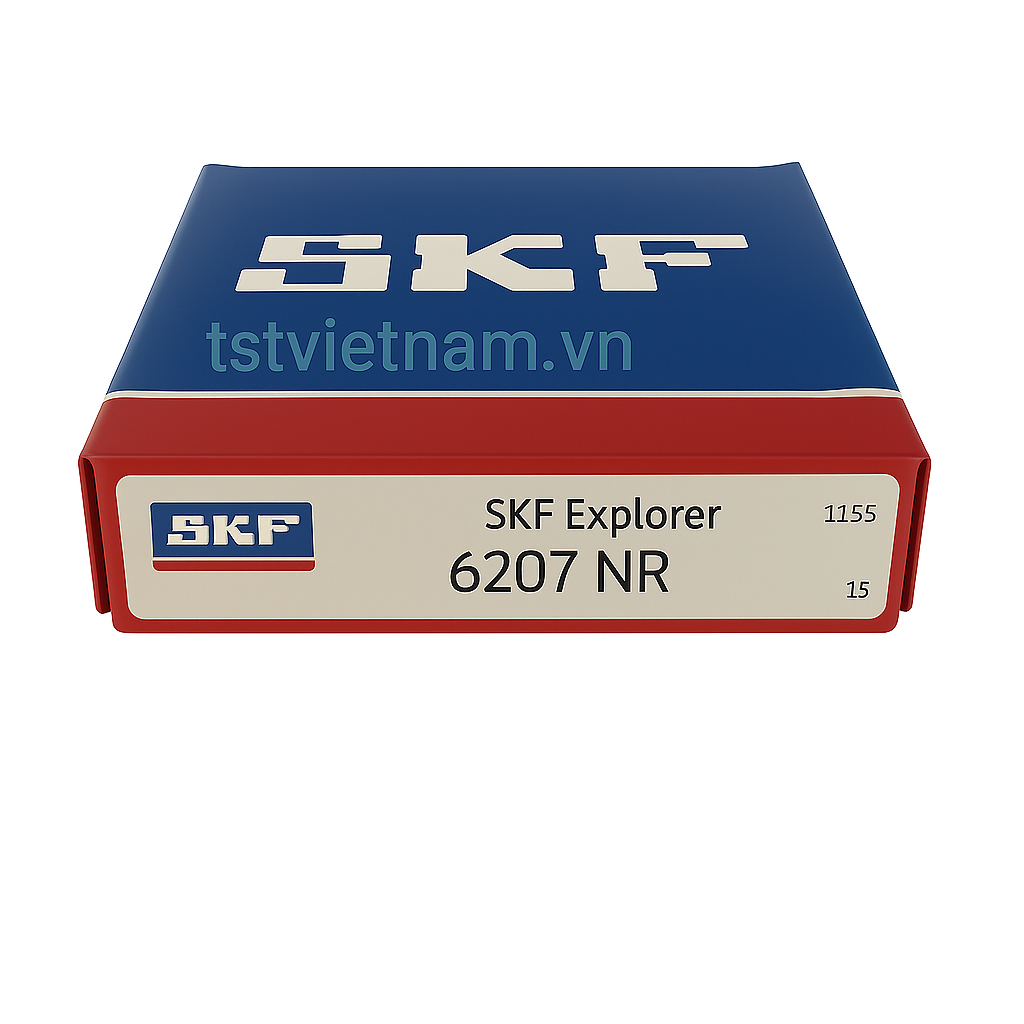

Hình ảnh thực tế Vòng bi SKF 6207 NR (Kèm vòng phanh)

Bản vẽ kích thước bao (Phe cài nằm ở vòng ngoài)

2. Ưu điểm của thiết kế NR (Snap Ring)

SKF 6207 NR mang lại sự tiện lợi tối đa cho kỹ sư thiết kế máy và đội ngũ bảo trì nhờ sự đồng bộ hóa linh kiện:

Đồng bộ & Tiện lợi: Không cần tốn thời gian tìm mua lẻ vòng phanh bên ngoài. Vòng phanh đi kèm được SKF tính toán chính xác về kích thước và độ đàn hồi để khớp hoàn hảo với rãnh bi.
Đơn giản hóa gối đỡ: Vòng phanh đóng vai trò như một "gờ chặn" nhân tạo. Nhờ đó, lỗ gối đỡ có thể được gia công trơn thẳng (through bore), không cần tiện bậc vai, giúp tiết kiệm đáng kể chi phí gia công.
Định vị chắc chắn: Giữ cho vòng bi không bị trôi (dịch chuyển) dọc trục trong quá trình vận hành.
Chất lượng Explorer: Vẫn giữ nguyên các đặc tính cao cấp: Thép sạch, chạy êm, độ bền cao của dòng SKF Explorer.

Độ chính xác kích thước ISO

Vận hành bền bỉ ở tốc độ cao

Hiệu suất ma sát thấp (Loại không phớt)

3. Ứng dụng thực tế

Vòng bi SKF 6207 NR là lựa chọn tiêu chuẩn cho các thiết kế hộp số và máy móc nhỏ gọn:

- Hộp số ô tô (Transmission): Nơi không gian cực kỳ hạn chế, phe cài giúp cố định trục mà không tốn diện tích.
- Động cơ xe máy: Các trục số, trục cam.
- Máy nén khí trục vít: Định vị trục roto.

- Bơm ly tâm nhỏ: Định vị cánh bơm.
- Máy nông nghiệp: Các bộ phận truyền động cần tháo lắp nhanh.
- Băng tải con lăn: Cố định vòng bi vào ống lăn.

4. Giá trị mang lại

Lựa chọn mã NR thay vì mã thường mang lại hiệu quả kép:

Tiết kiệm thời gian mua sắm: Không cần tìm mã phe cài tương ứng (đôi khi rất khó tìm lẻ).
Giảm chi phí sản xuất máy: Thiết kế gối đỡ đơn giản hơn đồng nghĩa với chi phí gia công rẻ hơn.
Dễ dàng thay thế: Khi bảo trì, chỉ cần tháo phe cài là có thể rút vòng bi ra dễ dàng.

5. Câu hỏi thường gặp (FAQ)

Q: Tôi có thể tháo vòng phanh ra nếu không dùng không?

A: Có. Vòng phanh (snap ring) có tính đàn hồi. Bạn có thể dùng kìm mở phe để tháo nó ra nếu ứng dụng của bạn không cần định vị, hoặc gối đỡ bị vướng. Khi tháo ra, nó trở thành vòng bi 6207 N thông thường.

Q: Vòng phanh này chịu lực hướng trục được bao nhiêu?

A: Vòng phanh chủ yếu dùng để định vị (giữ vị trí) chứ không phải để chịu tải trọng hướng trục quá lớn. Nếu ứng dụng có lực dọc trục rất mạnh, cần thiết kế vai chặn gối đỡ chuyên dụng thay vì chỉ dùng phe cài.
