Vòng Bi SKF 6219 NR

Chi tiết sản phẩm

Vòng Bi SKF 6219 NR – Thông Số, Ưu Điểm, Ứng Dụng và Lắp Đặt | Công ty CP Thương mại và Công nghệ TST Việt Nam

Thông Số Kỹ Thuật Vòng Bi SKF 6219 NR

Ký hiệu	SKF 6219 NR
d (Đường kính trong)	95 mm
D (Đường kính ngoài)	170 mm
B (Chiều rộng)	32 mm
Rãnh chặn ngoài (NR)	Có (có rãnh chặn và vòng hãm ngoài)
Khe hở trong	Tiêu chuẩn
Tốc độ giới hạn (r/min)	5.300 vòng/phút
Trọng lượng (kg)	3.40

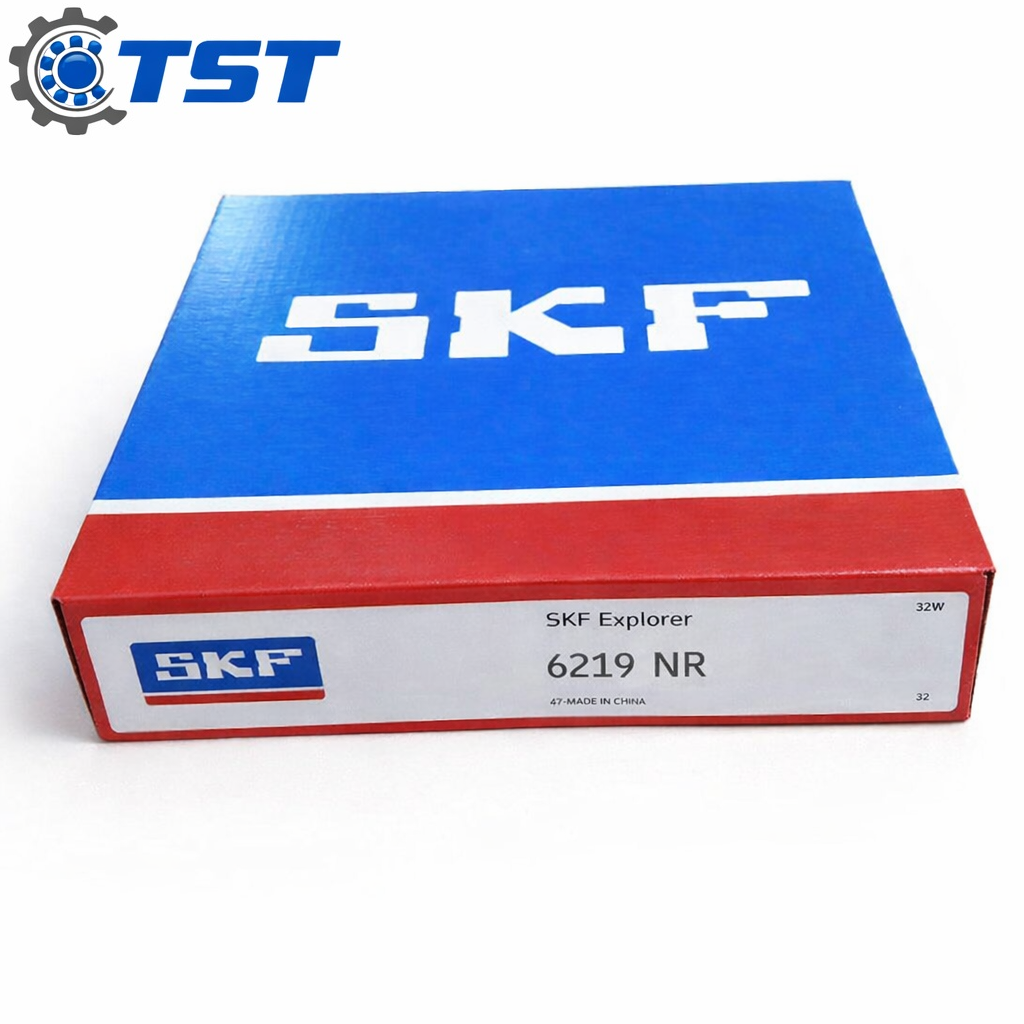

Vòng bi SKF 6219 NR sản phẩm đại diện, vòng bi cầu có rãnh chặn ngoài

Hình ảnh vòng bi SKF 6219 NR có rãnh chặn ngoài (NR)

Bản vẽ kích thước vòng bi cầu SKF 6219 NR

Bản vẽ kỹ thuật kích thước vòng bi cầu SKF 6219 NR

Bộ đóng vòng bi TMFT 36 và máy gia nhiệt SKF TIH

Ưu Điểm Nổi Bật Của Vòng Bi Cầu SKF 6219 NR

Gia công chính xác – Đảm bảo chuyển động ổn định, giảm rung động

Tốc độ giới hạn lớn – Hoạt động tốt ở nhiều loại máy móc công nghiệp

Thiết kế rãnh chặn ngoài vòng bi SKF 6219 NR

Rãnh chặn ngoài (NR) – Thuận tiện lắp ráp, định vị vòng bi trên trục hoặc vỏ máy

Vị Trí Ứng Dụng Của Vòng Bi SKF 6219 NR

Động cơ điện công nghiệp, máy móc tự động hóa
Thiết bị truyền động, băng tải, hộp số
Máy móc ngành xi măng, giấy, chế biến gỗ
Vị trí cần lắp vòng bi với rãnh chặn để định vị hoặc ngăn trượt dọc trục
Các ứng dụng yêu cầu tháo lắp, bảo trì nhanh chóng

Lợi ích khi sử dụng vòng bi SKF 6219 NR:

Tăng độ an toàn và tiện lợi khi lắp đặt, bảo trì vòng bi
Giảm chi phí vận hành nhờ tuổi thọ dài, bảo vệ tốt cho hệ thống
Dễ dàng kiểm tra và thay thế nhờ thiết kế rãnh chặn ngoài

Phương Pháp Lắp Đặt Vòng Bi SKF 6219 NR

Minh họa phương pháp lắp đặt vòng bi đúng kỹ thuật

Lắp nguội: Sử dụng bộ đóng vòng bi SKF TMFT 36, tác động lực chính xác lên vòng chịu lực, không truyền qua bi.
Lắp nóng: Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ từ 80~110°C (không vượt quá 120°C), đảm bảo đúng vị trí rãnh chặn ngoài khi lắp ráp.

Câu Hỏi Thường Gặp

1. Rãnh chặn ngoài (NR) trên vòng bi SKF 6219 NR có tác dụng gì?
Rãnh chặn ngoài giúp cố định vòng bi trên trục hoặc vỏ máy, ngăn chuyển động dọc trục, thuận tiện cho việc tháo lắp và bảo trì.

2. Có cần chú ý gì khi lắp đặt vòng bi có rãnh chặn ngoài?
Cần đảm bảo vòng hãm phải đúng vị trí rãnh chặn khi lắp, tránh gây vênh hoặc hỏng vòng bi. Không truyền lực qua các con lăn khi lắp.

3. Vòng bi SKF 6219 NR có phù hợp động cơ tốc độ cao không?
Có. Vòng bi này có tốc độ giới hạn 5.300 vòng/phút, đáp ứng tốt cho nhiều ứng dụng động cơ, truyền động công nghiệp.
