Vòng Bi SKF 6309-Z – Vòng Bi Cầu Một Phớt Sắt | TST Việt Nam

Thông Số Kỹ Thuật Vòng Bi SKF 6309-Z

Ký hiệu	SKF 6309-Z
d (Đường kính trong)	45 mm
D (Đường kính ngoài)	100 mm
B (Chiều rộng)	25 mm
Phớt chắn	1 phớt sắt (Z)
Khe hở trong	Tiêu chuẩn
Tốc độ giới hạn (r/min)	7.000 vòng/phút
Trọng lượng (kg)	0.96

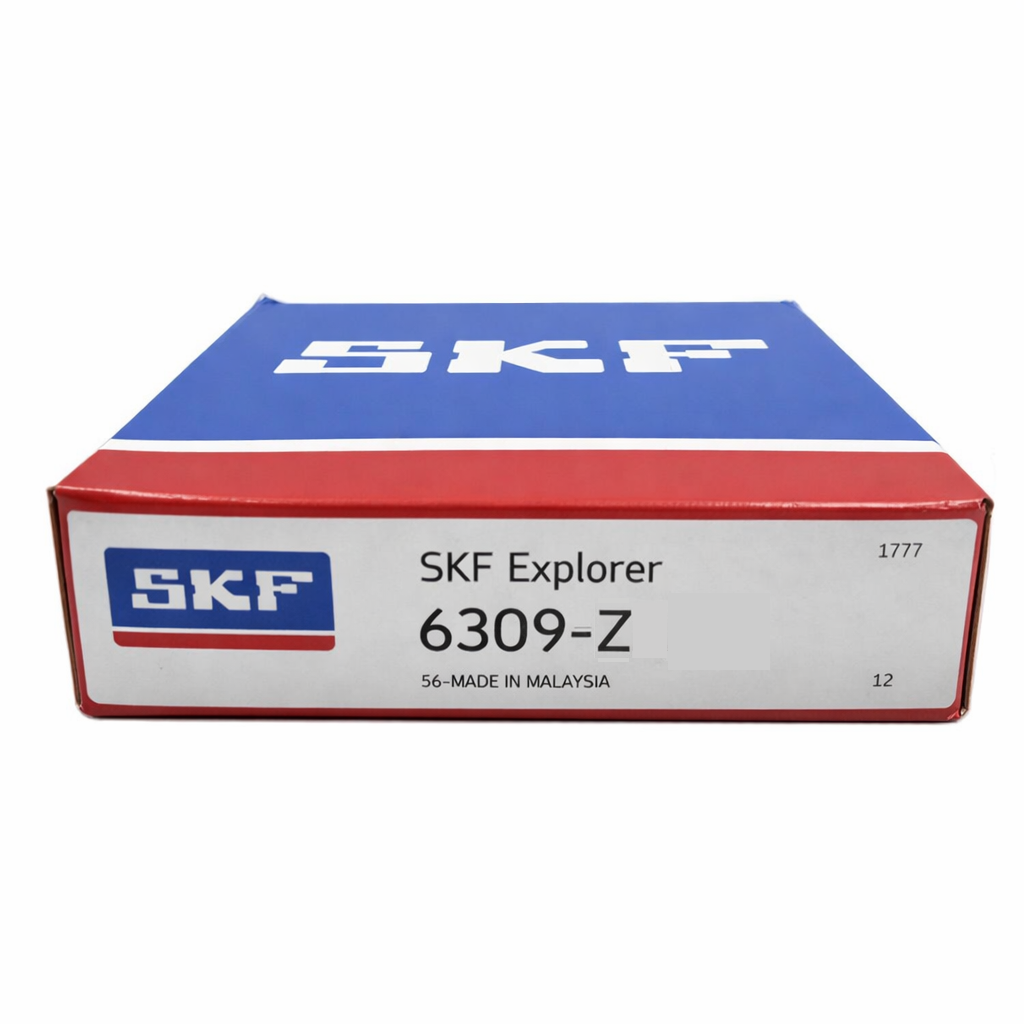

Hình ảnh vòng bi SKF 6309-Z một phớt sắt (Z) chính hãng

Bản vẽ kích thước vòng bi cầu SKF 6309-Z

Bản vẽ kỹ thuật kích thước vòng bi cầu SKF 6309-Z

Bộ đóng SKF TMFT 36 và máy gia nhiệt SKF TIH

Bộ đóng vòng bi SKF TMFT 36 và máy gia nhiệt SKF TIH

Ưu Điểm Nổi Bật Của Vòng Bi Cầu SKF 6309-Z

Gia công chính xác – Đảm bảo vận hành êm ái, giảm rung động và tiếng ồn

Tốc độ giới hạn cao, vận hành ổn định trong nhiều loại máy móc công nghiệp

Một phớt sắt (Z) – Bảo vệ mỡ bôi trơn một phía, hạn chế bụi và tạp chất xâm nhập

Vị Trí Ứng Dụng Của Vòng Bi SKF 6309-Z

Động cơ điện, trục máy công nghiệp, máy phát điện
Băng tải, hộp số, máy nén khí
Máy móc chế biến thực phẩm, quạt công nghiệp
Các vị trí cần bảo vệ mỡ bôi trơn một phía, môi trường bụi bẩn vừa phải
Thiết bị dễ kiểm tra, bổ sung mỡ từ phía không có phớt sắt

Lợi ích khi sử dụng vòng bi SKF 6309-Z:

Bảo vệ mỡ bôi trơn một phía, giảm nguy cơ mất mỡ, tăng tuổi thọ thiết bị
Dễ kiểm tra, bổ sung mỡ từ phía không có phớt, thuận tiện bảo trì
Thiết kế chuẩn, dễ dàng thay thế, đa dụng cho nhiều ngành công nghiệp

Phương Pháp Lắp Đặt Vòng Bi SKF 6309-Z

Minh họa phương pháp lắp đặt vòng bi đúng kỹ thuật

Lắp nguội: Sử dụng bộ đóng vòng bi SKF TMFT 36, tác động lực chính xác lên vòng chịu lực, không truyền lực qua bi.
Lắp nóng: Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ gia nhiệt trong khoảng 80~110°C (không vượt quá 120°C) để giữ nguyên đặc tính vật liệu và mỡ bôi trơn.

Câu Hỏi Thường Gặp

1. Phớt sắt Z trên vòng bi SKF 6309-Z có tác dụng gì?
Phớt sắt Z bảo vệ vòng bi khỏi bụi và tạp chất từ một phía, giữ mỡ bôi trơn bên trong lâu hơn, phù hợp vị trí bôi trơn định kỳ một phía.

2. Có cần bổ sung mỡ bôi trơn cho vòng bi này không?
Thường nên kiểm tra và bổ sung mỡ định kỳ từ phía không có phớt sắt, giúp đảm bảo tuổi thọ và hiệu suất.

3. Khi nào nên dùng 6309-Z thay vì 2Z, 2RS hoặc không phớt?
6309-Z phù hợp vị trí cần bảo vệ mỡ một phía, phía còn lại cần bổ sung mỡ hoặc thông khí. Nếu cần bảo vệ hai phía, nên dùng 2Z hoặc 2RS.
