Vòng Bi SKF 6309

Chi tiết sản phẩm

Vòng Bi SKF 6309 – Vòng Bi Cầu Không Phớt, Khe Hở C3 | TST Việt Nam

Thông Số Kỹ Thuật Vòng Bi SKF 6309 (C3)

Ký hiệu	SKF 6309 (C3)
d (Đường kính trong)	45 mm
D (Đường kính ngoài)	100 mm
B (Chiều rộng)	25 mm
Phớt chắn	Không phớt (open)
Khe hở trong	C3 (khe hở lớn hơn tiêu chuẩn)
Tốc độ giới hạn (r/min)	7.000 vòng/phút
Trọng lượng (kg)	0.96

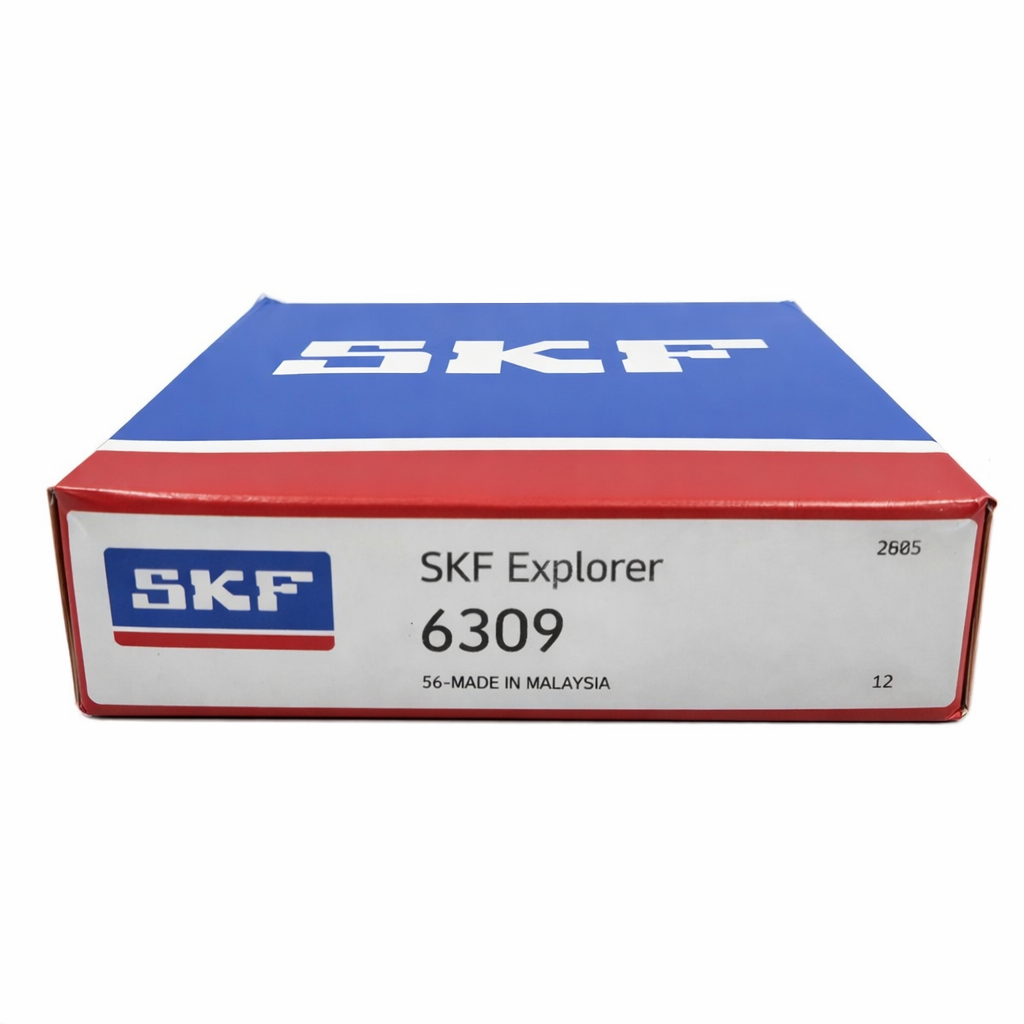

Hình ảnh vòng bi SKF 6309 không phớt, khe hở C3

Bản vẽ kỹ thuật kích thước vòng bi cầu SKF 6309

Bộ đóng SKF TMFT 36 và máy gia nhiệt SKF TIH

Bộ đóng vòng bi SKF TMFT 36 và máy gia nhiệt SKF TIH

Ưu Điểm Nổi Bật Của Vòng Bi Cầu SKF 6309 (C3)

Gia công chính xác – Vận hành ổn định, giảm rung động

Khe hở C3 lý tưởng cho vị trí chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt

Thiết kế không phớt cho vòng bi SKF 6309 C3

Thiết kế không phớt – Dễ kiểm tra, bổ sung mỡ bôi trơn và bảo trì

Vị Trí Ứng Dụng Của Vòng Bi SKF 6309 (C3)

Động cơ điện, máy phát điện công suất lớn
Băng tải, trục máy công nghiệp, hộp số, máy nén khí
Máy móc ngành xi măng, giấy, thép, thiết bị truyền động tải nặng
Vị trí chịu rung động mạnh, nhiệt độ làm việc cao, hoạt động liên tục
Các vị trí cần kiểm tra, bổ sung mỡ bôi trơn chủ động

Lợi ích khi sử dụng vòng bi SKF 6309 (C3):

Khe hở C3 giúp vận hành ổn định khi chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt
Dễ kiểm tra, bổ sung mỡ và bảo trì do thiết kế không phớt
Tăng tuổi thọ thiết bị, giảm nguy cơ dừng máy đột xuất

Phương Pháp Lắp Đặt Vòng Bi SKF 6309 (C3)

Minh họa phương pháp lắp đặt vòng bi đúng kỹ thuật

Lắp nguội: Sử dụng bộ đóng vòng bi SKF TMFT 36, tác động lực chính xác lên vòng chịu lực, không truyền lực qua bi.
Lắp nóng: Dùng máy gia nhiệt SKF TIH, kiểm soát nhiệt độ gia nhiệt trong khoảng 80~110°C (không vượt quá 120°C) để đảm bảo khe hở C3, bảo vệ vật liệu và mỡ bôi trơn.

Câu Hỏi Thường Gặp

1. Khe hở C3 trên vòng bi SKF 6309 có tác dụng gì?
Khe hở C3 lớn hơn tiêu chuẩn, giúp vòng bi vận hành ổn định khi chịu tải lớn, nhiệt độ cao, hạn chế bó kẹt do giãn nở nhiệt.

2. Có cần bổ sung mỡ bôi trơn cho vòng bi này không?
Có, vì vòng bi không phớt nên cần chủ động kiểm tra, bổ sung mỡ định kỳ để đảm bảo tuổi thọ và hiệu suất hoạt động.

3. Khi nào nên dùng vòng bi 6309 (C3) thay vì loại khe hở tiêu chuẩn?
Khi thiết bị vận hành tải nặng, nhiệt độ cao, rung động mạnh hoặc yêu cầu tuổi thọ dài hơn, độ tin cậy cao hơn.
